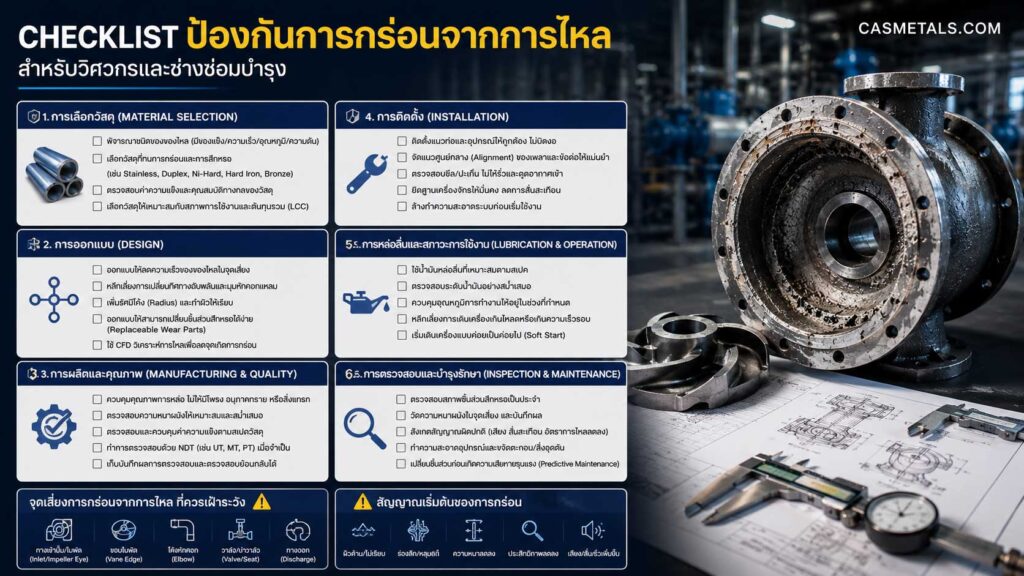

Checklist ป้องกันการกร่อนจากการไหลสำหรับวิศวกรและช่างซ่อมบำรุง
ในหลายโรงงาน ปัญหาการกร่อนจากการไหล (Erosion Failure) เป็นสาเหตุสำคัญที่ทำให้อายุการใช้งานของอะไหล่เครื่องจักรสั้นกว่าที่ควรจะเป็น โดยเฉพาะในระบบปั๊ม ระบบท่อ ระบบลำเลียงสารแขวนลอย ระบบบำบัดน้ำ และกระบวนการผลิตที่มีของแข็งปะปนอยู่ในของเหลว
หลายครั้งผู้ใช้งานเข้าใจผิดว่าความเสียหายที่พบเป็นการกัดกร่อนทางเคมีหรือการสึกหรอทั่วไป แต่เมื่อวิเคราะห์อย่างละเอียดกลับพบว่าต้นเหตุคือการกร่อนจากการไหล ซึ่งเกิดจากแรงกระแทกต่อเนื่องของของเหลว ก๊าซ หรืออนุภาคแข็งที่เคลื่อนที่ด้วยความเร็วสูง
หากปล่อยให้เกิดการกร่อนต่อเนื่อง ความหนาของชิ้นงานจะลดลงจนเกิดการรั่ว แตก หรือเสียหายฉับพลัน ส่งผลให้เครื่องจักรหยุดการผลิตและเกิดต้นทุนซ่อมบำรุงจำนวนมาก
บทความนี้รวบรวม Checklist ป้องกันการกร่อนจากการไหลสำหรับวิศวกร ช่างซ่อมบำรุง และฝ่ายจัดซื้อ เพื่อใช้ตรวจสอบความเสี่ยงและยืดอายุการใช้งานของชิ้นส่วนเครื่องจักรในโรงงาน
ทำความเข้าใจก่อนว่าอะไรคือการกร่อนจากการไหล
การกร่อนจากการไหลเกิดขึ้นเมื่อของไหลหรืออนุภาคที่เคลื่อนที่ด้วยความเร็วสูงพุ่งชนผิววัสดุอย่างต่อเนื่อง จนเนื้อวัสดุถูกกัดเซาะออกทีละน้อย
จุดที่พบปัญหาบ่อย ได้แก่
- ใบพัดปั๊ม
- ตัวเรือนปั๊ม
- ข้องอท่อ
- Wear Ring
- Diffuser
- Valve Body
- Chute และ Hopper
- ท่อส่ง Slurry
ความเสียหายมักมีลักษณะเป็นร่องลึก ผิวบางลง หรือถูกกัดเซาะเป็นบริเวณเฉพาะจุด
ผู้ที่ต้องการเข้าใจกลไกความเสียหายสามารถอ่านเพิ่มเติมได้ที่
https://casmetals.com/what-is-erosion-failure/
Checklist ด้านการออกแบบระบบ
การป้องกันที่ดีที่สุดเริ่มตั้งแต่ขั้นตอนการออกแบบ เพราะแม้วัสดุจะมีคุณสมบัติดีเพียงใด แต่หากการไหลไม่เหมาะสมก็ยังเกิดการกร่อนได้
ตรวจสอบความเร็วของการไหล
ความเร็วที่สูงเกินไปเป็นปัจจัยหลักที่เร่งอัตราการกร่อน
วิศวกรควรตรวจสอบ
- Flow Velocity
- Reynolds Number
- Pressure Drop
- Turbulence Zone
หากพบว่าความเร็วสูงเกินเกณฑ์ ควรปรับขนาดท่อหรือเปลี่ยนรูปแบบการไหลเพื่อลดแรงกระแทกต่อผิววัสดุ
ลดการเปลี่ยนทิศทางอย่างรุนแรง
บริเวณข้องอ 90 องศา มักเกิดการกร่อนมากกว่าส่วนตรงของท่อหลายเท่า
ควรพิจารณา
- Long Radius Bend
- Sweep Bend
- Flow Transition Design
เพื่อลดการปะทะโดยตรงของอนุภาคกับผิววัสดุ
หลีกเลี่ยง Dead Zone
บริเวณที่เกิดการหมุนวนของของไหลสามารถสร้างแรงกัดเซาะเฉพาะจุดได้
ควรตรวจสอบ
- จุดอับการไหล
- พื้นที่สะสมตะกอน
- พื้นที่เกิด Vortex
ตั้งแต่ขั้นตอนออกแบบ
Checklist ด้านการเลือกวัสดุ
การเลือกวัสดุเป็นปัจจัยที่ส่งผลต่ออายุการใช้งานโดยตรง
ข้อมูลเพิ่มเติมเกี่ยวกับแนวทางเลือกวัสดุสามารถศึกษาได้จาก
https://casmetals.com/material-selection-to-reduce-erosion-failure/
ตรวจสอบลักษณะตัวกลาง
ก่อนเลือกวัสดุควรทราบว่า
- เป็นน้ำสะอาดหรือน้ำทะเล
- มีทรายปนหรือไม่
- มีตะกอนหรือสารแขวนลอยหรือไม่
- มีสารเคมีร่วมด้วยหรือไม่
ตัวกลางแต่ละประเภทต้องการวัสดุแตกต่างกัน
เปรียบเทียบวัสดุที่ใช้บ่อย
| วัสดุ | ความต้านทานการกร่อน |
|---|---|
| FC250 | ปานกลาง |
| FCD500 | ดี |
| BC2 Bronze | ดี |
| ALBC3 Aluminium Bronze | ดีมาก |
| SUS304 | ดี |
| SUS316 | ดีกว่า SUS304 |
| Duplex 2205 | สูงมาก |
ตัวอย่างเช่น SUS316 สามารถทนการกัดกร่อนทางเคมีได้ดีกว่า SUS304 แต่ในบางงานที่มีอนุภาคแข็งจำนวนมาก ALBC3 อาจให้ผลลัพธ์ด้านอายุการใช้งานที่ดีกว่า
ตรวจสอบความแข็งของวัสดุ
วัสดุที่มีความแข็งสูงมักต้านทานการกัดเซาะได้ดีกว่า
แต่ไม่ควรพิจารณาความแข็งเพียงอย่างเดียว เพราะความเหนียวและความสามารถในการดูดซับแรงกระแทกก็มีผลเช่นกัน
Checklist ด้านการติดตั้ง
หลายกรณีพบว่าชิ้นงานเสียหายเร็วกว่าที่ออกแบบไว้เนื่องจากการติดตั้งผิดตำแหน่ง
ตรวจสอบ Alignment
การเยื้องศูนย์ของระบบปั๊มหรือเพลาสามารถทำให้เกิดการไหลผิดรูปแบบ
ส่งผลให้บางพื้นที่รับแรงกัดเซาะมากกว่าปกติ
ตรวจสอบการรองรับท่อ
ท่อที่สั่นสะเทือนตลอดเวลาสามารถเพิ่มความรุนแรงของการกร่อน
ควรตรวจสอบ
- Pipe Support
- Hanger
- Expansion Joint
ให้เหมาะสมกับสภาพการใช้งาน
ตรวจสอบทิศทางการไหล
พบได้บ่อยในงานวาล์วและปั๊มที่ติดตั้งผิดทิศทาง
ทำให้รูปแบบการไหลไม่เป็นไปตามที่ผู้ออกแบบกำหนด
Checklist ด้านการเดินเครื่อง
แม้ระบบจะถูกออกแบบและติดตั้งอย่างถูกต้อง แต่การเดินเครื่องที่ไม่เหมาะสมยังคงสร้างความเสียหายได้
หลีกเลี่ยงการเดินเครื่องเกิน Design Flow
เมื่ออัตราการไหลสูงเกินกว่าที่ออกแบบ
ความเร็วของของไหลจะเพิ่มขึ้นอย่างมาก
ส่งผลให้อัตราการกร่อนเพิ่มขึ้นแบบไม่เป็นเชิงเส้น
หลีกเลี่ยงการเกิดคาวิเทชันร่วม
ในหลายกรณีการกร่อนจากการไหลเกิดร่วมกับคาวิเทชัน
ซึ่งทำให้ความเสียหายรุนแรงขึ้นหลายเท่า
สามารถศึกษาข้อมูลเพิ่มเติมได้ที่
https://casmetals.com/what-is-cavitation-failure/
และ
https://casmetals.com/causes-of-cavitation-failure/
ควบคุมปริมาณอนุภาคแข็ง
หากเป็นระบบที่มี Slurry หรือทรายปะปน
ควรควบคุม
- Particle Size
- Solid Content
- Flow Velocity
ให้อยู่ในช่วงที่ออกแบบไว้
Checklist ด้านการตรวจสภาพเชิงป้องกัน
การตรวจพบความเสียหายตั้งแต่ระยะแรกสามารถลดค่าใช้จ่ายได้อย่างมาก
วัดความหนาของชิ้นงาน
ใช้
- Ultrasonic Thickness Gauge
- Thickness Mapping
เพื่อติดตามอัตราการสูญเสียเนื้อวัสดุ
ตรวจสอบผิวชิ้นงาน
ควรสังเกต
- รอยร่อง
- รอยขูด
- พื้นผิวขรุขระ
- รอยบางผิดปกติ
โดยเฉพาะบริเวณทางเข้าหรือทางออกของการไหล
วิเคราะห์แนวโน้มความเสียหาย
ควรเก็บข้อมูล
- อายุการใช้งาน
- ชั่วโมงเดินเครื่อง
- อัตราการไหล
- ความดัน
เพื่อคาดการณ์เวลาซ่อมหรือเปลี่ยนอะไหล่ล่วงหน้า
ผู้ที่ต้องการวิเคราะห์สาเหตุจากชิ้นงานเสียสามารถศึกษาเพิ่มเติมได้ที่
https://casmetals.com/how-to-analyze-erosion-failure/
Checklist สำหรับฝ่ายจัดซื้อก่อนสั่งผลิตใหม่
เมื่อชิ้นงานเกิดการกร่อนจนไม่สามารถใช้งานต่อได้ ฝ่ายจัดซื้อควรตรวจสอบข้อมูลต่อไปนี้ก่อนขอราคา
มีข้อมูลวัสดุเดิมหรือไม่
หากไม่ทราบเกรดวัสดุเดิม อาจทำให้สั่งผลิตวัสดุที่ไม่เหมาะสมและเกิดปัญหาซ้ำ
มี Drawing หรือไม่
หากไม่มี Drawing ยังสามารถผลิตใหม่ได้จากตัวอย่างเดิมโดยใช้กระบวนการ Reverse Engineering
CASMETALS สามารถผลิตชิ้นงานจาก
- Drawing
- ตัวอย่างเดิม
- ชิ้นงานแตกหัก
- OEM Replacement Part
เพื่อทดแทนอะไหล่เดิมที่เลิกผลิตแล้ว
ประเมินต้นทุนรวมตลอดอายุการใช้งาน
ในหลายกรณีวัสดุราคาสูงกว่า 20-30% อาจมีอายุการใช้งานยาวกว่า 2-3 เท่า
ทำให้ต้นทุนรวมต่ำกว่าการเลือกวัสดุราคาถูก
เมื่อไรควรซ่อม และเมื่อไรควรผลิตใหม่
หากความเสียหายยังอยู่เฉพาะผิวและโครงสร้างหลักยังแข็งแรง การซ่อมเชื่อมหรือการพอกผิวอาจเป็นทางเลือกที่คุ้มค่า
แต่หากพบว่า
- ความหนาลดลงมาก
- โครงสร้างเสียรูป
- เกิดรูรั่ว
- มีการกร่อนหลายตำแหน่ง
การผลิตใหม่มักให้ความคุ้มค่าระยะยาวมากกว่า
การวิเคราะห์ Failure Analysis อย่างถูกต้องก่อนตัดสินใจสามารถลดต้นทุนซ่อมซ้ำและลด Downtime ได้อย่างมีนัยสำคัญ
