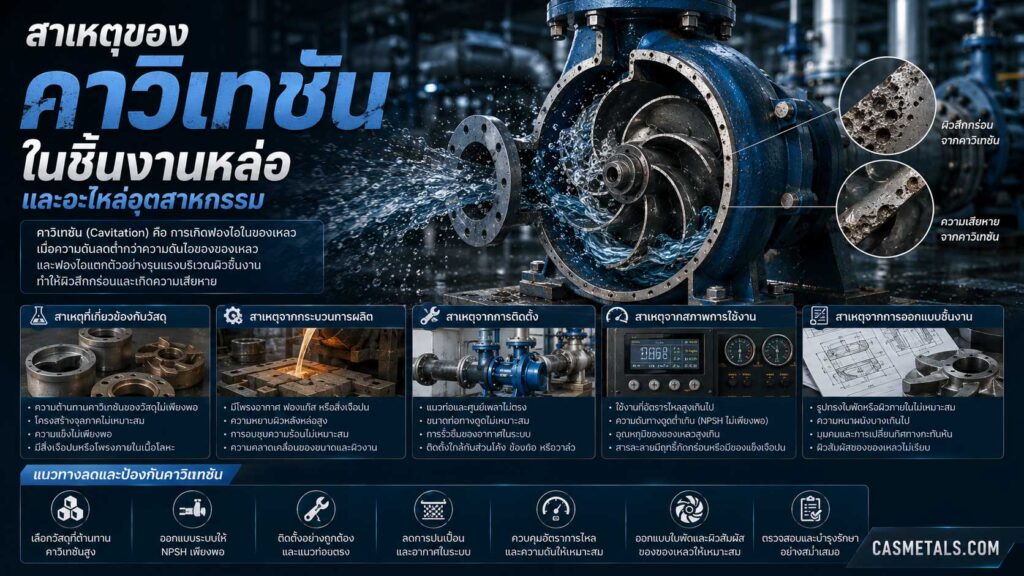

สาเหตุของคาวิเทชันในชิ้นงานหล่อและอะไหล่อุตสาหกรรม
หลายโรงงานพบปัญหาใบพัดปั๊ม ผิวตัวเรือนปั๊ม วาล์ว หรือ Wear Ring เกิดหลุมพรุนคล้ายถูกกัดด้วยกรด ทั้งที่วัสดุยังอยู่ในสภาพดีและไม่พบการกัดกร่อนทางเคมีรุนแรง เมื่อถอดชิ้นส่วนออกมาตรวจสอบกลับพบรอยเสียหายลักษณะเป็นหลุมเล็กจำนวนมากกระจายอยู่บนผิวโลหะ บางจุดมีลักษณะเหมือนถูกยิงด้วยเม็ดทรายความเร็วสูงตลอดเวลา
ความเสียหายลักษณะนี้มักเกิดจาก “คาวิเทชัน” (Cavitation) ซึ่งเป็นหนึ่งในสาเหตุสำคัญที่ทำให้อะไหล่อุตสาหกรรมเสียหายก่อนอายุการใช้งานจริง โดยเฉพาะในระบบปั๊มน้ำ ปั๊มเคมี ปั๊มบำบัดน้ำเสีย ปั๊มน้ำทะเล ระบบหล่อเย็น และระบบลำเลียงของเหลวในโรงงาน
ปัญหาของคาวิเทชันไม่ได้ส่งผลเฉพาะต่ออายุการใช้งานของชิ้นส่วนเท่านั้น แต่ยังเพิ่มต้นทุนพลังงาน เพิ่มค่าใช้จ่ายซ่อมบำรุง และอาจนำไปสู่การหยุดผลิตที่ไม่คาดคิดได้อีกด้วย
คาวิเทชันคืออะไร และเกิดขึ้นได้อย่างไร
คาวิเทชันเกิดจากการที่ความดันของของเหลวลดต่ำกว่าค่าความดันไอ (Vapor Pressure) ของของเหลวนั้น ส่งผลให้เกิดฟองไอขนาดเล็กจำนวนมากภายในระบบ
เมื่อฟองไอเหล่านี้เคลื่อนที่เข้าสู่บริเวณที่มีความดันสูงขึ้น ฟองจะยุบตัวอย่างรวดเร็ว (Bubble Collapse) และสร้างแรงกระแทกระดับสูงมากบริเวณผิวโลหะ
แม้ว่าฟองไอจะมีขนาดเล็กมาก แต่การยุบตัวแต่ละครั้งสามารถสร้างแรงดันเฉพาะจุดได้สูงหลายร้อยถึงหลายพันบาร์ ส่งผลให้ผิวโลหะค่อย ๆ หลุดลอกออกทีละน้อย
เมื่อเกิดซ้ำหลายล้านครั้งต่อวัน ผิวชิ้นงานจะเริ่มเกิดหลุมขนาดเล็ก จากนั้นขยายตัวจนกลายเป็นความเสียหายขนาดใหญ่ที่มองเห็นได้ด้วยตาเปล่า
ในทางปฏิบัติ คาวิเทชันมักพบใน
- ใบพัดปั๊ม
- ตัวเรือนปั๊ม
- Wear Ring
- Diffuser
- Valve Seat
- Valve Body
- ท่อบริเวณคอคอด
- อุปกรณ์ควบคุมการไหล
สำหรับชิ้นส่วนเหล่านี้ CASMETALS สามารถผลิตใหม่จากแบบ Drawing หรือ Reverse Engineering จากชิ้นงานเดิมได้ หากไม่สามารถจัดหาอะไหล่ OEM ได้อีกต่อไป
สาเหตุจากการออกแบบระบบที่ไม่เหมาะสม
สาเหตุที่พบมากที่สุดของคาวิเทชันไม่ได้เกิดจากวัสดุ แต่เกิดจากการออกแบบระบบของเหลวไม่เหมาะสม
เมื่อปั๊มต้องดูดของเหลวจากระยะไกลเกินไป ท่อดูดมีขนาดเล็กเกินไป หรือมีข้อโค้งจำนวนมาก ความสูญเสียแรงดัน (Pressure Loss) จะเพิ่มขึ้นอย่างรวดเร็ว
ผลลัพธ์คือความดันบริเวณทางเข้าปั๊มลดต่ำลงจนต่ำกว่าความดันไอของของเหลว
วิศวกรมักเรียกปัญหานี้ว่า NPSH ไม่เพียงพอ (Net Positive Suction Head)
แม้ว่าปั๊มจะยังทำงานได้ แต่ฟองไอจะเริ่มก่อตัวภายในใบพัดและสร้างความเสียหายอย่างต่อเนื่อง
อาการที่มักพบร่วมกันคือ
- ปั๊มมีเสียงดังคล้ายกรวดกระทบโลหะ
- เกิดการสั่นสะเทือนผิดปกติ
- อัตราการไหลลดลง
- ประสิทธิภาพปั๊มตก
- กินพลังงานเพิ่มขึ้น
หลายโรงงานเปลี่ยนใบพัดใหม่หลายครั้ง แต่ไม่เคยแก้ที่ระบบต้นเหตุ ทำให้ปัญหากลับมาเกิดซ้ำภายในเวลาไม่นาน
สาเหตุจากการติดตั้งปั๊มผิดเงื่อนไขการออกแบบ
แม้ปั๊มจะถูกออกแบบมาอย่างถูกต้อง แต่การติดตั้งที่ไม่เหมาะสมก็สามารถสร้างคาวิเทชันได้เช่นกัน
ตัวอย่างที่พบจริงในโรงงาน ได้แก่ การติดตั้งปั๊มสูงกว่าระดับของเหลวมากเกินไป การเดินท่อดูดยาวเกินความจำเป็น หรือการติดตั้งข้องอชิดหน้าแปลนดูดของปั๊ม
กรณีเหล่านี้ทำให้การไหลเข้าสู่ใบพัดไม่สม่ำเสมอ เกิด Turbulence และจุดความดันต่ำเฉพาะที่
เมื่อความดันลดต่ำลงจนถึงระดับวิกฤต ฟองไอจะเริ่มก่อตัวและสร้างความเสียหายภายในเวลาไม่นาน
หลายครั้งความเสียหายถูกเข้าใจผิดว่าเกิดจากวัสดุไม่ได้มาตรฐาน ทั้งที่สาเหตุจริงมาจากการติดตั้ง
ดังนั้นก่อนตัดสินใจสั่งผลิตอะไหล่ใหม่ ควรวิเคราะห์สภาพการติดตั้งควบคู่กับการตรวจสอบชิ้นงานเสียเสมอ
สาเหตุจากสภาพการใช้งานที่เปลี่ยนไป
ระบบจำนวนมากถูกออกแบบมาให้ทำงานในช่วงอัตราการไหลที่กำหนด แต่เมื่อมีการเปลี่ยนสภาพการใช้งาน ความเสี่ยงต่อคาวิเทชันจะเพิ่มขึ้น
ตัวอย่างเช่น
โรงงานเพิ่มกำลังการผลิตโดยไม่เปลี่ยนขนาดปั๊ม
มีการเพิ่มระยะทางเดินท่อ
เปลี่ยนชนิดของเหลว
เพิ่มอุณหภูมิของระบบ
เพิ่มจำนวนวาล์วและอุปกรณ์ในท่อ
ปัจจัยเหล่านี้ล้วนส่งผลต่อแรงดันและลักษณะการไหล
โดยเฉพาะอุณหภูมิที่สูงขึ้น จะทำให้ Vapor Pressure ของของเหลวเพิ่มขึ้น ทำให้เกิดฟองไอได้ง่ายกว่าเดิม
จึงพบว่าปั๊มบางตัวสามารถใช้งานได้ปกติในน้ำอุณหภูมิห้อง แต่เริ่มเกิดคาวิเทชันเมื่ออุณหภูมิของเหลวเพิ่มขึ้น
สาเหตุจากการเลือกวัสดุไม่เหมาะสม
แม้ว่าวัสดุจะไม่ใช่ต้นเหตุโดยตรงของคาวิเทชัน แต่มีผลอย่างมากต่ออายุการใช้งานเมื่อคาวิเทชันเกิดขึ้นแล้ว
วัสดุแต่ละชนิดมีความสามารถในการต้านทาน Cavitation Erosion แตกต่างกัน
| วัสดุ | ความต้านทานคาวิเทชัน |
|---|---|
| FC250 | ปานกลาง |
| FCD500 | ดี |
| BC2 Bronze | ดี |
| BC3 Bronze | ดีมาก |
| ALBC3 Aluminium Bronze | ดีมาก |
| SUS304 | ดี |
| SUS316 | ดี |
| Duplex 2205 | ดีมาก |
ตัวอย่างที่พบได้บ่อยคือการเลือก FC250 แทน FCD500 เพื่อลดต้นทุนเริ่มต้น
แม้ว่าราคาชิ้นงานจะต่ำกว่า แต่เมื่อเกิดคาวิเทชัน FC250 มักเสียหายเร็วกว่าเหล็กหล่อเหนียว ทำให้ต้นทุนรวมตลอดอายุการใช้งานสูงกว่า
ในกลุ่มบรอนซ์ การเปรียบเทียบ BC2 และ BC3 ก็พบว่า BC3 มีความแข็งแรงและความต้านทานต่อแรงกระแทกจากฟองไอได้ดีกว่า
สำหรับงานปั๊มน้ำทะเลหรือของเหลวที่มีฤทธิ์กัดกร่อนสูง วัสดุกลุ่ม Aluminium Bronze มักให้ผลลัพธ์ที่ดีกว่าบรอนซ์ทั่วไป
สามารถศึกษาข้อมูลเพิ่มเติมเกี่ยวกับงานหล่อใบพัดปั๊มได้ที่
https://casmetals.com/pump-impeller-casting/
และงานหล่อ Wear Ring ที่
https://casmetals.com/wear-ring-casting/
สาเหตุจากคุณภาพผิวและกระบวนการผลิตชิ้นงานหล่อ
คุณภาพของชิ้นงานหล่อมีผลต่อการเริ่มต้นของคาวิเทชันเช่นกัน
บริเวณที่มีรูพรุน (Porosity) รอยหดตัว (Shrinkage) หรือความไม่ต่อเนื่องของเนื้อโลหะ มักกลายเป็นจุดเริ่มต้นของความเสียหาย
เมื่อฟองไอแตกตัวบริเวณดังกล่าว แรงกระแทกจะทำให้ความเสียหายขยายตัวได้เร็วขึ้น
ในงานหล่ออุตสาหกรรมที่ต้องทำงานกับการไหลของของเหลวโดยตรง การควบคุมคุณภาพการหล่อและการกลึงผิวจึงมีความสำคัญอย่างมาก
ไม่ว่าจะเป็น
- ใบพัดปั๊ม
- ตัวเรือนปั๊ม
- Valve Body
- Diffuser
- Wear Ring
การเลือกผู้ผลิตที่มีความเข้าใจเรื่องการไหลของของเหลวและคุณภาพเนื้อโลหะจึงเป็นปัจจัยสำคัญต่ออายุการใช้งาน
วิธีวิเคราะห์ว่าความเสียหายเกิดจากคาวิเทชันหรือไม่
คาวิเทชันมักมีลักษณะเฉพาะที่สามารถแยกจากการกัดกร่อนและการสึกหรอทั่วไปได้
ผิวโลหะจะเกิดหลุมเล็กจำนวนมากคล้ายรังผึ้งหรือพื้นผิวพระจันทร์
บริเวณเสียหายมักอยู่ในจุดที่ความเร็วการไหลสูง หรือบริเวณที่เกิดการเปลี่ยนแปลงแรงดันอย่างรวดเร็ว
หากเป็นใบพัดปั๊ม มักพบรอยเสียหายบริเวณด้านดูดของใบพัด (Suction Side)
ในกรณีที่ไม่สามารถระบุสาเหตุได้ชัดเจน ควรนำชิ้นงานมาวิเคราะห์ร่วมกับข้อมูลการใช้งานจริง เช่น
- อัตราการไหล
- แรงดันระบบ
- อุณหภูมิ
- ชนิดของของเหลว
- ชั่วโมงการใช้งาน
การวิเคราะห์ลักษณะ Failure อย่างถูกต้องจะช่วยลดความเสี่ยงในการเลือกวัสดุผิดและลดการเกิดปัญหาซ้ำ
เมื่อไรควรซ่อม และเมื่อไรควรผลิตใหม่
หากความเสียหายยังอยู่เฉพาะผิวหน้าและไม่กระทบต่อมิติสำคัญของชิ้นงาน การเชื่อมพอกหรือซ่อมผิวอาจเป็นทางเลือกที่คุ้มค่า
แต่หากเกิดการสูญเสียเนื้อโลหะจำนวนมาก มีรอยแตก หรือประสิทธิภาพการทำงานลดลงอย่างชัดเจน การผลิตชิ้นงานใหม่มักเป็นทางเลือกที่เหมาะสมกว่า
ในมุมมองฝ่ายจัดซื้อ การพิจารณาเฉพาะราคาชิ้นงานอาจไม่เพียงพอ ควรคำนึงถึงต้นทุนรวมตลอดอายุการใช้งาน (Life Cycle Cost) ร่วมด้วย
หลายกรณีการเปลี่ยนวัสดุจาก FC250 เป็น FCD500 หรือจาก BC2 เป็น BC3 สามารถยืดอายุการใช้งานได้หลายเท่าตัว ทำให้คุ้มค่ากว่าในระยะยาว
หากไม่มี Drawing เดิม CASMETALS สามารถผลิตชิ้นส่วนใหม่จากตัวอย่างเดิมได้ โดยใช้กระบวนการ Reverse Engineering และการวัดขนาดเพื่อสร้างแบบผลิตใหม่
หากต้องการปรึกษาปัญหาคาวิเทชันหรือส่งชิ้นงานเสียเพื่อวิเคราะห์ สามารถส่งข้อมูลเพื่อขอคำแนะนำเบื้องต้นได้ที่
RFQ:
https://casmetals.com/request-for-quote/
LINE:
https://line.me/ti/p/~@casmetals
แนวทางป้องกันคาวิเทชันในระยะยาว
การป้องกันคาวิเทชันที่มีประสิทธิภาพที่สุดคือการแก้ไขที่ต้นเหตุของระบบ ไม่ใช่เพียงเปลี่ยนอะไหล่เมื่อเกิดความเสียหาย
การตรวจสอบ NPSH การออกแบบท่อดูด การติดตั้งปั๊ม การควบคุมอุณหภูมิ และการเลือกวัสดุที่เหมาะสม ควรดำเนินการร่วมกัน
เมื่อสามารถระบุสาเหตุที่แท้จริงได้ โรงงานจะสามารถลดค่าใช้จ่ายซ่อมบำรุง ลด Downtime และยืดอายุการใช้งานของเครื่องจักรได้อย่างมีนัยสำคัญ
CASMETALS รองรับการผลิตชิ้นงานหล่ออุตสาหกรรมจาก Drawing และ Sample เดิม รวมถึงการ Reverse Engineering สำหรับอะไหล่ที่เลิกผลิตหรือไม่สามารถจัดหา OEM เดิมได้ เพื่อช่วยแก้ปัญหาความเสียหายจากคาวิเทชันและยกระดับความน่าเชื่อถือของเครื่องจักรในระยะยาว
หากต้องการประเมินชิ้นงานเสียก่อนสั่งผลิตใหม่ สามารถส่งรูปถ่าย ข้อมูลการใช้งาน หรือชิ้นงานตัวอย่างเข้ามาเพื่อวิเคราะห์ได้ที่
