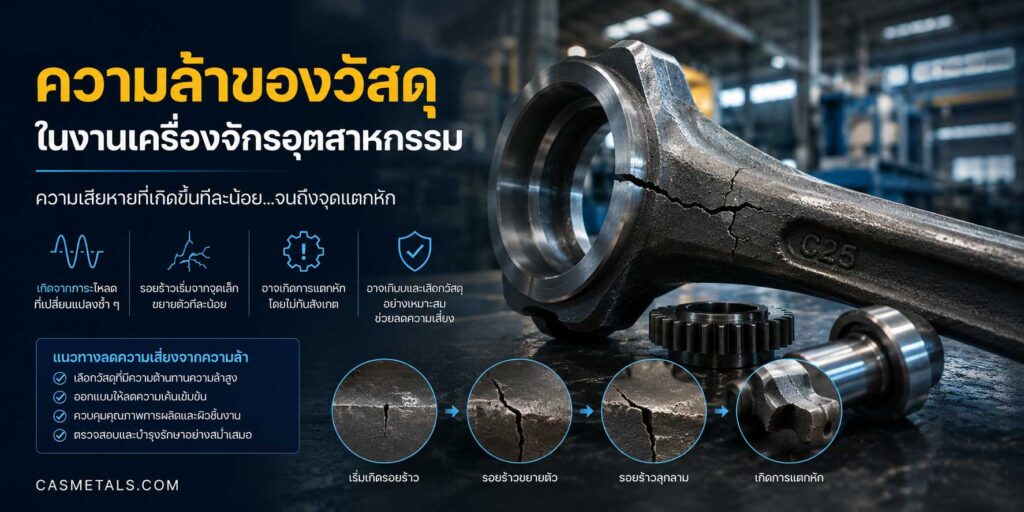

ความล้าของวัสดุคืออะไร? สาเหตุ ผลกระทบ และแนวทางป้องกัน

เครื่องจักรจำนวนมากไม่ได้เสียหายจากการรับแรงเกินกำลังของวัสดุ แต่กลับเสียหายจากแรงที่เกิดขึ้นซ้ำ ๆ ทุกวันเป็นเวลานาน แม้แรงเหล่านั้นจะต่ำกว่าค่ากำลังรับแรงสูงสุดของวัสดุก็ตาม

สถานการณ์นี้พบได้บ่อยในเพลาปั๊ม เฟือง ใบพัดปั๊ม พูลเลย์ ลูกกลิ้ง บู๊ช ตัวเรือนเครื่องจักร รวมถึงอะไหล่งานหล่อแทบทุกประเภทในโรงงานอุตสาหกรรม โดยชิ้นส่วนอาจดูปกติจากภายนอก ไม่มีรอยสึกหรอรุนแรง ไม่มีการกัดกร่อนรุนแรง แต่กลับแตกหักอย่างกะทันหันระหว่างการใช้งาน

ความเสียหายลักษณะนี้เรียกว่า “ความล้าของวัสดุ” หรือ Fatigue Failure ซึ่งเป็นหนึ่งในสาเหตุหลักของการหยุดผลิตฉุกเฉินในโรงงานอุตสาหกรรมทั่วโลก

สำหรับวิศวกรซ่อมบำรุงและฝ่ายจัดซื้อ การเข้าใจกลไกการเกิด Fatigue Failure มีความสำคัญอย่างมาก เพราะช่วยลดการแตกหักก่อนเวลาอันควร เพิ่มอายุการใช้งานของอะไหล่ และลดต้นทุนการเปลี่ยนชิ้นส่วนซ้ำซ้อน

Fatigue Failure หรือความล้าของวัสดุคืออะไร

Fatigue Failure คือการแตกหักของวัสดุที่เกิดจากการรับแรงซ้ำ ๆ เป็นจำนวนรอบมาก แม้ว่าค่าแรงที่กระทำจะต่ำกว่าค่ากำลังรับแรงดึงสูงสุดของวัสดุก็ตาม

เมื่อชิ้นงานได้รับแรงดึง แรงอัด หรือแรงดัดสลับกันอย่างต่อเนื่อง จะเกิดการสะสมความเสียหายระดับจุลภาคภายในโครงสร้างโลหะ เมื่อเวลาผ่านไปจะเกิดรอยร้าวขนาดเล็ก (Micro Crack)

รอยร้าวเหล่านี้จะขยายตัวทีละน้อยในทุก ๆ รอบการทำงาน จนกระทั่งพื้นที่หน้าตัดที่เหลืออยู่ไม่สามารถรับแรงได้อีกต่อไป ส่งผลให้เกิดการแตกหักแบบฉับพลัน

ลักษณะสำคัญของ Fatigue Failure คือช่วงเวลาส่วนใหญ่ของอายุชิ้นงานจะใช้ไปกับการเติบโตของรอยร้าว ขณะที่การแตกหักจริงเกิดขึ้นภายในเวลาเพียงไม่กี่วินาที

ในหลายกรณี ผู้ปฏิบัติงานมักเข้าใจผิดว่าเป็นการแตกหักจากแรงเกิน ทั้งที่ต้นเหตุแท้จริงคือความล้าสะสมเป็นเวลาหลายเดือนหรือหลายปี

ทำไมความล้าของวัสดุจึงพบได้บ่อยในเครื่องจักรอุตสาหกรรม

เครื่องจักรเกือบทุกชนิดมีการรับแรงแบบ Cyclic Loading หรือแรงที่เปลี่ยนแปลงตลอดเวลา

ตัวอย่างเช่น

เพลาปั๊มหมุนตลอด 24 ชั่วโมง
เฟืองรับแรงสลับทุกครั้งที่ฟันเฟืองขบกัน
ใบพัดปั๊มรับแรงเหวี่ยงตลอดการหมุน
พูลเลย์และลูกกลิ้งรับแรงดัดซ้ำ ๆ
ตัวเรือนปั๊มรับแรงสั่นสะเทือนจากการทำงาน

แม้แรงแต่ละรอบจะไม่สูงมาก แต่เมื่อรวมกันหลายล้านหรือหลายสิบล้านรอบ จะเกิดการสะสมความเสียหายภายในเนื้อวัสดุ

ในโรงงานที่เดินเครื่องต่อเนื่อง 24 ชั่วโมงต่อวัน อุปกรณ์บางชนิดอาจมีจำนวนรอบการทำงานมากกว่าหนึ่งร้อยล้านรอบต่อปี ซึ่งเพียงพอที่จะทำให้เกิด Fatigue Failure ได้หากการออกแบบหรือการเลือกวัสดุไม่เหมาะสม

กลไกการเกิด Fatigue Failure

ระยะเริ่มต้นของรอยร้าว

จุดเริ่มต้นมักเกิดบริเวณที่มีความเค้นสะสมสูง

เช่น

มุมคม
ร่องลิ่ม
รูเจาะ
รอยเชื่อม
รอยตำหนิจากงานหล่อ
รูพรุนในเนื้อโลหะ

บริเวณเหล่านี้จะมี Stress Concentration สูงกว่าพื้นที่อื่นหลายเท่า ทำให้รอยร้าวเริ่มต้นได้ง่าย

ระยะการเติบโตของรอยร้าว

เมื่อรอยร้าวเริ่มเกิดขึ้นแล้ว การรับแรงซ้ำแต่ละรอบจะทำให้รอยร้าวขยายตัวทีละเล็กทีละน้อย

หากนำชิ้นงานที่แตกมาวิเคราะห์ จะพบลายคล้ายวงแหวนหรือ Beach Marks ซึ่งเป็นหลักฐานสำคัญของ Fatigue Failure

ระยะแตกหักฉับพลัน

เมื่อรอยร้าวขยายจนพื้นที่หน้าตัดที่เหลือรับแรงไม่ไหว ชิ้นงานจะแตกหักทันที

ช่วงนี้มักเกิดขึ้นอย่างรวดเร็วจนผู้ใช้งานไม่สามารถสังเกตสัญญาณล่วงหน้าได้

ชิ้นส่วนใดมีความเสี่ยงต่อ Fatigue Failure มากที่สุด

ในงานอุตสาหกรรม ชิ้นส่วนที่พบปัญหานี้บ่อย ได้แก่

เพลาปั๊ม
เฟือง
ใบพัดปั๊ม
พูลเลย์
โรลเลอร์
เพลาลำเลียง
ขาจับเครื่องจักร
เสื้อแบริ่ง
ตัวเรือนปั๊ม
ตัวเรือนเกียร์

โดยเฉพาะชิ้นงานหล่อที่มีการรับแรงสลับต่อเนื่อง จำเป็นต้องควบคุมคุณภาพการหล่ออย่างเข้มงวดเพื่อลดโอกาสเกิดจุดเริ่มต้นของรอยร้าว

สำหรับงานเฟืองและระบบส่งกำลัง สามารถศึกษาเพิ่มเติมได้ที่

https://casmetals.com/gear-casting/

ส่วนงานใบพัดปั๊มสามารถดูข้อมูลเพิ่มเติมได้ที่

https://casmetals.com/pump-impeller-casting/

ปัจจัยที่ทำให้ Fatigue Failure เกิดเร็วขึ้น

ความเค้นสะสมสูง

มุมคม ร่องลิ่ม หรือการเปลี่ยนหน้าตัดอย่างรวดเร็ว ทำให้เกิดการกระจายความเค้นไม่สม่ำเสมอ

จุดเหล่านี้มักกลายเป็นตำแหน่งเริ่มต้นของรอยร้าว

การสั่นสะเทือน

เครื่องจักรที่มี Vibration สูงกว่าปกติจะเพิ่มจำนวนรอบของแรงกระทำอย่างรวดเร็ว

แม้แรงจะไม่สูงมาก แต่ความถี่ที่เพิ่มขึ้นสามารถเร่งการเกิด Fatigue Failure ได้อย่างมีนัยสำคัญ

ความไม่สมดุลของชิ้นส่วนหมุน

ใบพัดปั๊ม พูลเลย์ หรือโรเตอร์ที่ไม่สมดุล จะสร้างแรงดัดสลับตลอดเวลา

ผลคือเพลาและตัวเรือนมีโอกาสเกิดความล้าสูงขึ้น

การกัดกร่อนร่วมกับความล้า

ในหลายกรณี Fatigue Failure เกิดร่วมกับ Corrosion Failure

การกัดกร่อนจะสร้างรอยบุ๋มเล็ก ๆ บนผิวโลหะ ซึ่งกลายเป็นจุดเริ่มต้นของรอยร้าวได้ง่าย

สามารถศึกษาเพิ่มเติมได้ที่

https://casmetals.com/what-is-corrosion-failure/

อุณหภูมิสูง

อุณหภูมิที่สูงต่อเนื่องอาจลดคุณสมบัติเชิงกลของวัสดุ

โดยเฉพาะชิ้นส่วนในเตาเผา โรงไฟฟ้า และระบบไอน้ำ

การเลือกวัสดุเพื่อลดความล้าของวัสดุ

การเลือกวัสดุมีผลโดยตรงต่ออายุการใช้งาน

ตัวอย่างที่พบได้บ่อยคือการเปรียบเทียบระหว่าง FC250 และ FCD500

คุณสมบัติ	FC250	FCD500
ความแข็งแรง	ปานกลาง	สูง
ความเหนียว	ต่ำ	สูง
ทนแรงกระแทก	ต่ำ	ดี
Fatigue Strength	ต่ำกว่า	สูงกว่า

ในงานที่มีแรงสลับต่อเนื่อง เช่น เพลา เสื้อแบริ่ง และตัวเรือนเครื่องจักร FCD500 มักมีอายุการใช้งานยาวนานกว่า FC250

สำหรับงานสแตนเลส

SUS316 มักมีความต้านทานการกัดกร่อนสูงกว่า SUS304 ซึ่งช่วยลดโอกาสเกิด Corrosion Fatigue ในสภาพแวดล้อมที่มีสารเคมี

การเลือกวัสดุควรพิจารณาทั้ง

โหลดการใช้งาน
ความถี่การทำงาน
อุณหภูมิ
การกัดกร่อน
ต้นทุนตลอดอายุการใช้งาน

ไม่ใช่พิจารณาเฉพาะราคาซื้อเริ่มต้นเท่านั้น

การวิเคราะห์ Fatigue Failure จากชิ้นงานเสีย

เมื่อชิ้นงานแตกหัก ไม่ควรสั่งผลิตใหม่ทันทีโดยไม่วิเคราะห์สาเหตุ

วิศวกรควรตรวจสอบ

ตำแหน่งเริ่มต้นรอยร้าว
ลักษณะพื้นผิวแตกหัก
Beach Marks
รอยพรุนจากงานหล่อ
ร่องรอยการกัดกร่อน
ความผิดปกติของการติดตั้ง

การวิเคราะห์ที่ถูกต้องช่วยป้องกันการเกิดปัญหาซ้ำกับชิ้นงานใหม่

หากมีเฉพาะชิ้นงานตัวอย่างเดิม CASMETALS สามารถดำเนินการ Reverse Engineering เพื่อวิเคราะห์ขนาด วัสดุ และปรับปรุงการออกแบบก่อนผลิตใหม่ได้

หากต้องการให้ทีมงานช่วยวิเคราะห์ชิ้นงานเสียก่อนผลิตใหม่ สามารถส่งรูปถ่ายหรือ Drawing เพื่อประเมินเบื้องต้นได้ที่

RFQ: https://casmetals.com/request-for-quote/

LINE: https://line.me/ti/p/~@casmetals

แนวทางป้องกัน Fatigue Failure ในโรงงานอุตสาหกรรม

การป้องกันที่มีประสิทธิภาพเริ่มตั้งแต่ขั้นตอนออกแบบ

ควรหลีกเลี่ยงมุมคมและจุดสะสมความเค้น รวมถึงออกแบบให้การกระจายแรงสม่ำเสมอมากที่สุด

ในด้านการผลิต ควรควบคุมคุณภาพงานหล่อเพื่อลดรูพรุน รอยแตกร้าว และตำหนิภายในชิ้นงาน

สำหรับการบำรุงรักษา ควรมีการตรวจสอบการสั่นสะเทือน การเยื้องศูนย์ และสภาพผิวของชิ้นส่วนหมุนอย่างสม่ำเสมอ

หลายโรงงานสามารถยืดอายุชิ้นส่วนได้หลายเท่าเพียงแค่แก้ปัญหา Alignment และ Dynamic Balancing อย่างถูกต้อง

การตรวจสภาพตามรอบยังช่วยค้นหารอยร้าวก่อนเกิดการแตกหักฉุกเฉิน ซึ่งช่วยลด Downtime และต้นทุนการหยุดผลิตได้อย่างมาก

เมื่อไรควรซ่อม และเมื่อไรควรผลิตใหม่

หากพบเพียงรอยสึกหรอหรือความเสียหายเฉพาะผิว การซ่อมอาจเป็นทางเลือกที่คุ้มค่ากว่า

แต่หากพบรอยร้าวจาก Fatigue Failure แล้ว โดยเฉพาะบริเวณที่รับแรงหลัก การซ่อมมักมีความเสี่ยงสูง

เนื่องจากรอยร้าวอาจขยายตัวต่อไปแม้หลังการซ่อม

ในกรณีที่ชิ้นงานมีอายุใช้งานยาวนานหลายปี หรือมีการเปลี่ยนอะไหล่ซ้ำหลายครั้ง การผลิตใหม่พร้อมปรับปรุงวัสดุและการออกแบบมักให้ต้นทุนรวมที่ต่ำกว่าในระยะยาว

CASMETALS สามารถผลิตชิ้นงานจาก Drawing เดิม ผลิตจากชิ้นงานตัวอย่าง หรือทำ Reverse Engineering เพื่อพัฒนาชิ้นส่วน OEM ทดแทนได้ตามสภาพการใช้งานจริงของโรงงาน

CASMETALS รองรับการผลิตชิ้นงานทดแทนเพื่อลดปัญหา Fatigue Failure

หลายกรณีของ Fatigue Failure เกิดจากการเลือกวัสดุไม่เหมาะสม หรือการออกแบบที่ไม่สอดคล้องกับสภาพการทำงานจริง

CASMETALS รองรับการผลิตงานหล่อตามแบบ งาน OEM และงาน Reverse Engineering สำหรับอะไหล่อุตสาหกรรมหลากหลายประเภท เช่น เฟือง บู๊ช ใบพัดปั๊ม ตัวเรือนปั๊ม เสื้อแบริ่ง และชิ้นส่วนเครื่องจักรอื่น ๆ

ทีมงานสามารถช่วยวิเคราะห์วัสดุเดิม เปรียบเทียบทางเลือกวัสดุ และปรับปรุงการออกแบบเพื่อเพิ่มอายุการใช้งานก่อนเริ่มการผลิตจริง
