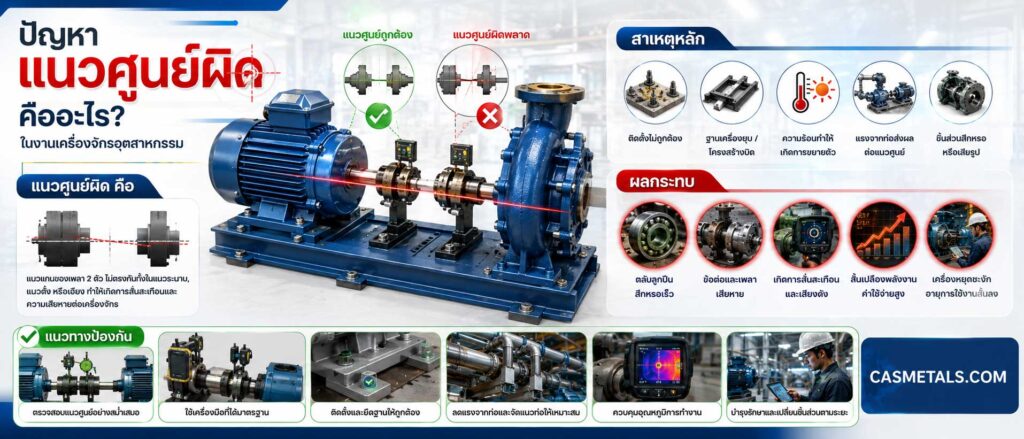

ปัญหาแนวศูนย์ผิดคืออะไร? สาเหตุ ผลกระทบ และแนวทางป้องกันในงานเครื่องจักรอุตสาหกรรม

เมื่อมอเตอร์ตัวหนึ่งเกิดการสั่นสะเทือนสูงผิดปกติ แบริ่งเสียหายซ้ำภายในเวลาไม่กี่เดือน หรือคัปปลิ้งแตกร้าวทั้งที่เลือกขนาดถูกต้อง ปัญหาที่วิศวกรซ่อมบำรุงมักพบหลังการวิเคราะห์เชิงลึกคือ “แนวศูนย์ผิด” (Misalignment)

หลายโรงงานสูญเสียค่าใช้จ่ายจำนวนมากจากการเปลี่ยนแบริ่ง ซีล คัปปลิ้ง และการหยุดเครื่องจักรโดยไม่ได้วางแผน ทั้งที่สาเหตุหลักอาจเกิดจากการติดตั้งหรือการจัดแนวเพลาเพียงไม่กี่มิลลิเมตร

Misalignment เป็นหนึ่งในสาเหตุหลักของความเสียหายของเครื่องจักรหมุน (Rotating Equipment) เช่น ปั๊ม มอเตอร์ โบลเวอร์ พัดลมอุตสาหกรรม เกียร์บ็อกซ์ คอมเพรสเซอร์ และระบบส่งกำลังต่าง ๆ หากปล่อยให้เกิดขึ้นต่อเนื่อง จะส่งผลต่ออายุการใช้งานของชิ้นส่วนเกือบทุกส่วนในระบบ

บทความนี้จะอธิบายหลักการของปัญหาแนวศูนย์ผิด สาเหตุที่พบจริงในโรงงาน ผลกระทบต่อชิ้นส่วนเครื่องจักร และแนวทางป้องกันเพื่อลดต้นทุนการซ่อมบำรุงระยะยาว

แนวศูนย์ผิด (Misalignment) คืออะไร

Misalignment คือสภาวะที่เพลาสองชุดซึ่งควรอยู่ในแนวเดียวกัน ไม่สามารถจัดตำแหน่งให้ตรงกันได้ตามที่ออกแบบไว้

โดยทั่วไปพบในจุดเชื่อมต่อระหว่าง

มอเตอร์กับปั๊ม
มอเตอร์กับเกียร์บ็อกซ์
มอเตอร์กับพัดลม
เกียร์บ็อกซ์กับเครื่องจักรต้นกำลัง
ระบบเพลาขับและคัปปลิ้ง

แม้ว่าคัปปลิ้งจะถูกออกแบบมาเพื่อรองรับการเยื้องศูนย์ได้บางส่วน แต่ไม่ได้หมายความว่าสามารถปล่อยให้เกิด Misalignment ได้อย่างต่อเนื่อง

แรงที่เกิดจากแนวศูนย์ผิดจะถูกส่งเข้าสู่แบริ่ง ซีล ตัวเรือน และเพลาโดยตรง ส่งผลให้เกิดความเสียหายสะสมจนเกิดการหยุดเดินเครื่องในที่สุด

ประเภทของ Misalignment ที่พบในโรงงาน

Angular Misalignment

เกิดจากแนวแกนของเพลาทั้งสองทำมุมกัน

แม้จุดศูนย์กลางจะอยู่ในตำแหน่งใกล้เคียงกัน แต่ปลายเพลาเอียงไม่ขนานกัน

ลักษณะนี้ทำให้คัปปลิ้งรับภาระแบบสลับตลอดเวลา เกิดแรงดัดบนเพลาและแบริ่งอย่างต่อเนื่อง

Parallel Misalignment

เกิดจากเพลาทั้งสองขนานกันแต่ไม่อยู่ในแนวเดียวกัน

มักเกิดจากฐานเครื่องทรุดตัว การติดตั้งผิดตำแหน่ง หรือการปรับ Shim ไม่ถูกต้อง

ความเสียหายลักษณะนี้มักทำให้แบริ่งด้าน Drive End และ Non-Drive End สึกหรอเร็วกว่าปกติ

Combined Misalignment

เป็นกรณีที่พบมากที่สุดในโรงงาน

เกิดทั้ง Angular และ Parallel Misalignment พร้อมกัน

ทำให้เกิดการสั่นสะเทือนสูง อุณหภูมิแบริ่งเพิ่มขึ้น และคัปปลิ้งมีอายุใช้งานสั้นลงอย่างมาก

สาเหตุของปัญหาแนวศูนย์ผิด

การติดตั้งเครื่องจักรไม่ถูกต้อง

สาเหตุที่พบมากที่สุดคือการติดตั้งโดยไม่ใช้เครื่องมือ Alignment ที่เหมาะสม

ในอดีตหลายโรงงานใช้เพียงฟิลเลอร์เกจหรือไม้บรรทัดในการจัดแนว ซึ่งอาจเพียงพอสำหรับงานทั่วไป แต่ไม่เหมาะกับเครื่องจักรที่มีรอบหมุนสูง

เมื่อความเร็วรอบเพิ่มขึ้น ความคลาดเคลื่อนเพียงเล็กน้อยก็สามารถสร้างแรงกระทำมหาศาลต่อระบบได้

Soft Foot

Soft Foot คือสภาวะที่ฐานเครื่องจักรสัมผัสฐานรองรับไม่ครบทุกจุด

เมื่อขันน็อตยึดฐาน เครื่องจักรจะบิดตัวและทำให้แนวเพลาคลาดเคลื่อน

ปัญหานี้เป็นสาเหตุสำคัญที่ทำให้ Alignment ผิดพลาดแม้วัดค่าได้ถูกต้องในช่วงแรก

การขยายตัวจากความร้อน

ปั๊มและมอเตอร์จำนวนมากทำงานที่อุณหภูมิสูง

เมื่อเครื่องจักรร้อนขึ้น ตัวเรือนและฐานจะเกิด Thermal Growth

หากไม่ได้คำนวณค่า Thermal Offset ตั้งแต่แรก แนวศูนย์ที่ถูกต้องขณะเครื่องหยุดอาจกลายเป็นแนวศูนย์ผิดเมื่อเครื่องทำงานจริง

ฐานเครื่องจักรทรุดตัว

ฐานคอนกรีตที่แตกร้าวหรือ Foundation ที่รับแรงสั่นสะเทือนไม่เพียงพอ อาจทำให้เครื่องจักรเคลื่อนตัวทีละน้อย

ผลคือค่า Alignment เปลี่ยนแปลงไปเรื่อย ๆ โดยไม่สามารถสังเกตเห็นได้จากภายนอก

ความเสียหายของชิ้นส่วนเครื่องจักร

แบริ่งสึกหรอ เพลาโก่ง คัปปลิ้งเสียหาย หรือเสื้อแบริ่งสึก อาจทำให้แนวศูนย์เปลี่ยนไปจากเดิม

ในหลายกรณี Misalignment ไม่ใช่สาเหตุแรก แต่เป็นผลลัพธ์จากความเสียหายของชิ้นส่วนอื่น

ผลกระทบของ Misalignment ต่อเครื่องจักร

อายุการใช้งานแบริ่งลดลง

แบริ่งถูกออกแบบให้รับแรงในทิศทางที่กำหนด

เมื่อเกิด Misalignment จะเกิดแรงรัศมีและแรงแกนเพิ่มเติม ทำให้ลูกปืนและรางวิ่งเกิดความเค้นสูงกว่าปกติ

หลายกรณีพบว่าอายุแบริ่งลดลงมากกว่า 50%

หากพบการเสียหายบ่อย ควรตรวจสอบตัวเรือนแบริ่งและงานหล่อที่เกี่ยวข้อง เช่น

https://casmetals.com/bearing-housing-casting/

ซีลรั่วก่อนกำหนด

Mechanical Seal เป็นชิ้นส่วนที่ไวต่อ Misalignment มาก

เมื่อเพลาสั่นหรือแกว่งเกินค่ากำหนด หน้าสัมผัสซีลจะสึกหรอเร็ว เกิดการรั่วซึมของของเหลว

ในปั๊มเคมีหรือระบบน้ำร้อน ความเสียหายลักษณะนี้อาจสร้างต้นทุนสูงกว่าการเปลี่ยนแบริ่งหลายเท่า

คัปปลิ้งเสียหาย

คัปปลิ้งถูกออกแบบให้ชดเชยความคลาดเคลื่อนเพียงเล็กน้อย

หากแนวศูนย์ผิดมากเกินไป ยางคัปปลิ้งจะฉีก สเปเซอร์แตก หรือชิ้นส่วนโลหะเกิดความล้า

ปัญหานี้มักถูกเข้าใจผิดว่าเป็นความเสียหายของคัปปลิ้ง ทั้งที่ต้นเหตุจริงคือ Misalignment

การใช้พลังงานสูงขึ้น

เมื่อแนวเพลาไม่ตรงกัน เครื่องจักรต้องใช้พลังงานเพิ่มขึ้นเพื่อเอาชนะแรงเสียดทานและแรงต้านที่เกิดขึ้น

ในโรงงานที่มีมอเตอร์ขนาดใหญ่หลายร้อยกิโลวัตต์ ความสูญเสียด้านพลังงานอาจสะสมเป็นค่าใช้จ่ายจำนวนมากในแต่ละปี

ความล้าของวัสดุ

แรงสลับที่เกิดขึ้นต่อเนื่องจาก Misalignment สามารถเร่งให้เกิดความเสียหายแบบ Fatigue Failure

อ่านเพิ่มเติมเกี่ยวกับความล้าของวัสดุได้ที่

https://casmetals.com/what-is-fatigue-failure/

วิธีตรวจสอบว่าเครื่องจักรกำลังเกิด Misalignment หรือไม่

สัญญาณที่พบได้บ่อย ได้แก่

แบริ่งเสียหายซ้ำ
คัปปลิ้งสึกหรอผิดปกติ
ซีลรั่วบ่อย
ค่า Vibration สูง
อุณหภูมิแบริ่งสูงกว่าปกติ
มีเสียงดังจากชุดส่งกำลัง
กินกระแสมอเตอร์มากขึ้น

อย่างไรก็ตาม อาการเหล่านี้อาจเกิดจากหลายสาเหตุร่วมกัน

ดังนั้นควรใช้การวิเคราะห์การสั่นสะเทือน (Vibration Analysis) ร่วมกับการตรวจ Alignment เพื่อยืนยันสาเหตุที่แท้จริง

ความสัมพันธ์ระหว่าง Misalignment และความเสียหายของชิ้นงานหล่อ

ในงานเครื่องจักรอุตสาหกรรม ความเสียหายไม่ได้เกิดเฉพาะกับแบริ่งหรือคัปปลิ้งเท่านั้น

แรงที่เกิดจาก Misalignment สามารถส่งผ่านไปยังชิ้นส่วนงานหล่อ เช่น

ตัวเรือนปั๊ม
เสื้อแบริ่ง
เกียร์บ็อกซ์
ฐานเครื่องจักร
ใบพัดปั๊ม
ตัวเรือนวาล์ว

เมื่อแรงสั่นสะเทือนสะสมเป็นเวลานาน อาจเกิดรอยร้าว ความล้าของวัสดุ หรือการแตกหักของชิ้นงานหล่อได้

โดยเฉพาะวัสดุประเภทเหล็กหล่อ FC250 หรือ FC300 ซึ่งมีความแข็งแรงต่อแรงอัดสูง แต่รับแรงกระแทกและแรงสลับได้ต่ำกว่าเหล็กเหนียว FCD500 หรือ FCD600

ดังนั้นในการออกแบบหรือเปลี่ยนอะไหล่ ควรพิจารณาวัสดุให้สอดคล้องกับสภาพการทำงานจริง

ตัวอย่างเช่น

วัสดุ	ความแข็งแรงต่อแรงกระแทก	ความต้านทาน Fatigue
FC250	ปานกลาง	ปานกลาง
FC300	สูงกว่า FC250	ปานกลาง
FCD500	สูง	สูง
FCD600	สูงมาก	สูงมาก

เลือกวัสดุอย่างไรเมื่อต้องผลิตชิ้นส่วนใหม่

เมื่อเกิดความเสียหายจาก Misalignment หลายโรงงานเลือกเปลี่ยนอะไหล่ด้วยวัสดุเดิมทันที

แต่ในความเป็นจริงควรวิเคราะห์สาเหตุร่วมกับการเลือกวัสดุใหม่

ตัวอย่างเช่น

หากเสื้อแบริ่ง FC250 แตกจากแรงสั่นสะเทือนต่อเนื่อง อาจพิจารณาเปลี่ยนเป็น FCD500 เพื่อเพิ่มความเหนียวของวัสดุ

หากตัวเรือนปั๊มเกิดรอยร้าวซ้ำจากแรงล้า อาจต้องพิจารณาเปลี่ยนรูปแบบการออกแบบและเพิ่มความหนาเฉพาะจุด

CASMETALS สามารถผลิตชิ้นส่วนจาก Drawing เดิม ตัวอย่างชิ้นงานจริง หรือดำเนินการ Reverse Engineering เพื่อปรับปรุงวัสดุและการออกแบบให้เหมาะกับสภาพการใช้งาน

ศึกษาบริการงานหล่อตามแบบเพิ่มเติมได้ที่

https://casmetals.com/custom-casting/

หากต้องการประเมินความเหมาะสมของวัสดุ สามารถส่ง Drawing หรือรูปถ่ายชิ้นงานเพื่อขอคำแนะนำได้ที่

RFQ: https://casmetals.com/request-for-quote/

LINE: https://line.me/ti/p/~@casmetals

แนวทางป้องกัน Misalignment ในระยะยาว

การแก้ปัญหาอย่างยั่งยืนไม่ได้จบที่การตั้งศูนย์เพลาเพียงครั้งเดียว

แนวทางที่มีประสิทธิภาพประกอบด้วยการตรวจสอบฐานเครื่องจักร การวิเคราะห์ Soft Foot การใช้ Laser Alignment การเฝ้าติดตามค่า Vibration และการวางแผน Predictive Maintenance อย่างต่อเนื่อง

โรงงานที่มีเครื่องจักรสำคัญควรกำหนดรอบตรวจ Alignment หลังการ Overhaul ทุกครั้ง รวมถึงหลังการเปลี่ยนแบริ่ง คัปปลิ้ง หรือชิ้นส่วนงานหล่อหลัก

การลงทุนด้านการจัดแนวที่ถูกต้องมักมีต้นทุนต่ำกว่าการหยุดผลิตจากความเสียหายของเครื่องจักรหลายเท่า

บทสรุป

Misalignment หรือปัญหาแนวศูนย์ผิด เป็นหนึ่งในสาเหตุหลักของการเสียหายในเครื่องจักรหมุน ไม่ว่าจะเป็นแบริ่ง ซีล คัปปลิ้ง เพลา หรือแม้แต่ชิ้นงานหล่ออย่างตัวเรือนปั๊มและเสื้อแบริ่ง

แม้ความคลาดเคลื่อนจะมีขนาดเพียงเล็กน้อย แต่สามารถสร้างแรงสั่นสะเทือน ความล้าของวัสดุ และต้นทุนการซ่อมบำรุงมหาศาลในระยะยาว การวิเคราะห์สาเหตุอย่างถูกต้อง ร่วมกับการเลือกวัสดุและออกแบบชิ้นส่วนให้เหมาะสม จะช่วยยืดอายุการใช้งานของเครื่องจักรได้อย่างมีนัยสำคัญ

หากเครื่องจักรของคุณเกิดความเสียหายจากการสั่นสะเทือน การแตก ร้าว หรือสึกหรอของชิ้นส่วนงานหล่อ CASMETALS สามารถช่วยวิเคราะห์ชิ้นงานเดิม ผลิตจาก Drawing หรือ Sample และให้คำแนะนำด้านวัสดุเพื่อเพิ่มอายุการใช้งานของอะไหล่
