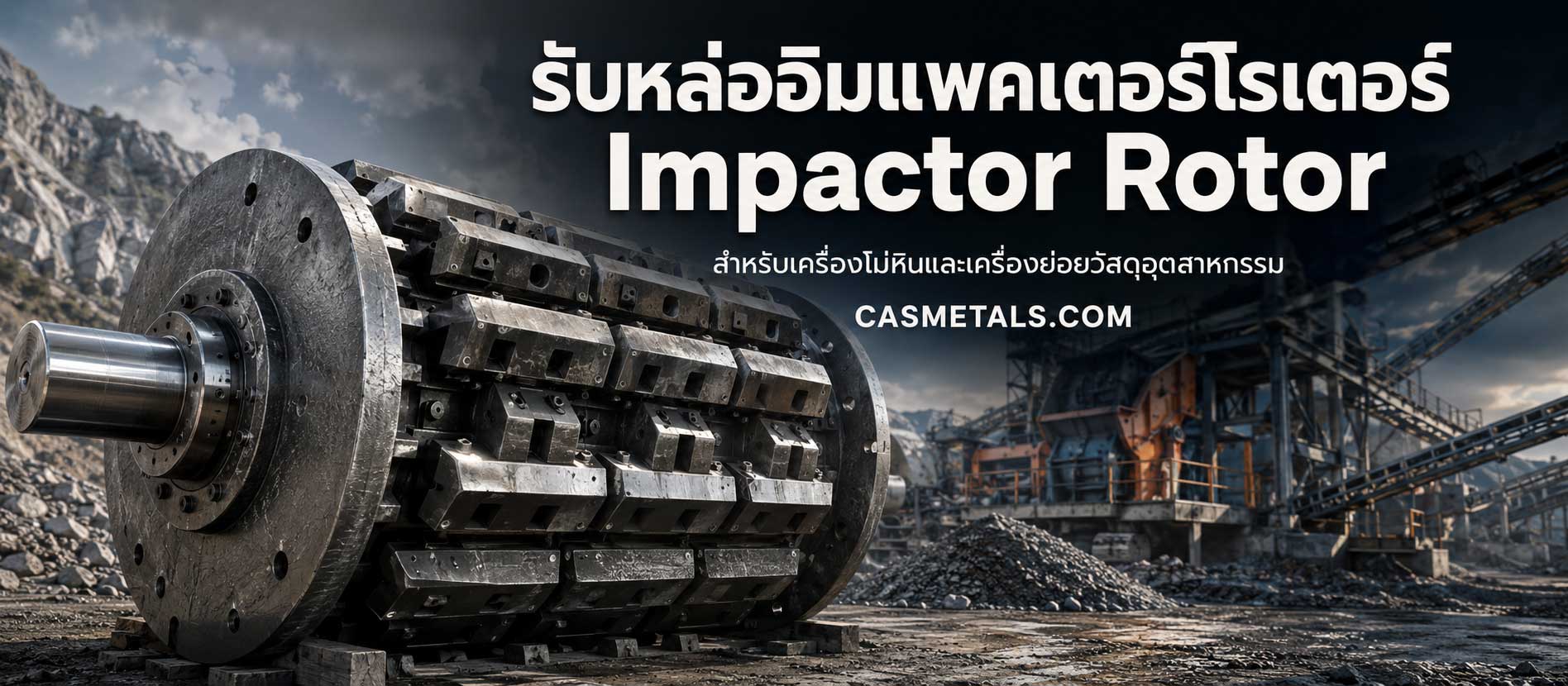

รับหล่ออิมแพคเตอร์โรเตอร์ Impactor Rotor สำหรับเครื่องโม่หินและเครื่องย่อยวัสดุอุตสาหกรรม

อิมแพคเตอร์โรเตอร์ใช้งานอยู่ที่ไหน

อิมแพคเตอร์โรเตอร์พบได้มากในเครื่องจักรที่ใช้แรงกระแทกในการลดขนาดวัสดุ เช่น เครื่องโม่หิน เครื่องย่อยหินปูน เครื่องย่อยแร่ เครื่องย่อยเศษคอนกรีต เครื่องบดวัสดุรีไซเคิล และเครื่องจักรในโรงปูนซีเมนต์ หน้างานเหล่านี้มีลักษณะร่วมกันคือวัสดุที่ผ่านเครื่องมีความแข็ง น้ำหนักมาก และสร้างแรงกระแทกต่อเนื่องตลอดเวลาที่เดินเครื่อง

ในโรงโม่หิน อิมแพคเตอร์โรเตอร์ต้องรับแรงจากหินที่ป้อนเข้ามาด้วยความเร็วสูง หากวัสดุโรเตอร์ไม่เหมาะสมหรือมีจุดอ่อนจากงานหล่อ อาจเกิดร้าวบริเวณร่องยึด Blow Bar หรือแตกบริเวณขอบที่รับแรงซ้ำ ในโรงปูนซีเมนต์ โรเตอร์อาจเจอกับหินปูน ดินดาน ปูนเม็ด หรือวัตถุดิบที่มีความแข็งต่างกัน ทำให้การเลือกวัสดุและการออกแบบโครงสร้างมีผลโดยตรงต่ออายุการใช้งาน

สำหรับโรงงานที่มีเครื่องจักรเก่า อะไหล่นำเข้า หรือเครื่องจักรที่ผู้ผลิตเดิมเลิกผลิตแล้ว งานหล่ออิมแพคเตอร์โรเตอร์มักต้องใช้แนวทางผลิตจากตัวอย่างเดิมร่วมกับการวัดขนาดจริง ดูจุดสึกหรอ และวิเคราะห์ลักษณะการเสียหายก่อนผลิตใหม่ สามารถดูแนวทางใกล้เคียงได้จากงานหล่ออะไหล่ทดแทนและอะไหล่เครื่องจักรเฉพาะทาง

https://casmetals.com/replacement-parts-casting/

https://casmetals.com/obsolete-parts-casting/

https://casmetals.com/industrial-machine-parts-casting/

หลักการทำงานของ Impactor Rotor

หลักการทำงานของ Impactor Rotor คือการหมุนด้วยความเร็วสูงแล้วส่งแรงกระแทกผ่าน Blow Bar หรือชุดกระแทกที่ติดตั้งอยู่บนตัวโรเตอร์ เมื่อวัสดุเข้าสู่ห้องบด วัสดุจะถูกปะทะด้วยแรงจากโรเตอร์แล้วกระเด็นไปชนกับ Impact Plate หรือ Liner ทำให้วัสดุแตกตัวเป็นขนาดเล็กลง

แรงที่เกิดขึ้นกับโรเตอร์มีทั้งแรงเหวี่ยง แรงกระแทก แรงดัด แรงบิด และแรงสั่นสะเทือน หากโรเตอร์ไม่สมดุลแม้เพียงเล็กน้อย เมื่อหมุนด้วยรอบสูงจะขยายเป็นแรงสั่นที่รุนแรง ส่งผลต่อแบริ่ง เพลา โครงเครื่อง และชุดยึด Blow Bar ดังนั้นงานหล่ออิมแพคเตอร์โรเตอร์จึงต้องคำนึงถึงทั้งความแข็งแรงของวัสดุ ความแม่นยำของมิติ และความสม่ำเสมอของเนื้อโลหะ

ตำแหน่งที่ต้องให้ความสำคัญเป็นพิเศษ ได้แก่ ร่องยึด Blow Bar พื้นที่รับแรงกระแทก บ่ารับเพลา รูยึดชิ้นส่วน จุดเปลี่ยนหน้าตัด และพื้นที่ที่มีความหนามาก เพราะบริเวณเหล่านี้มีโอกาสเกิดความเค้นสะสมหรือปัญหาจากงานหล่อ เช่น โพรงหดตัว รอยร้าวร้อน หรือเนื้อโลหะไม่แน่น หากไม่ได้ควบคุมกระบวนการหล่ออย่างเหมาะสม

ปัญหาที่พบบ่อยในอิมแพคเตอร์โรเตอร์

ปัญหาที่พบในอิมแพคเตอร์โรเตอร์ส่วนใหญ่เกิดจากการใช้งานหนักต่อเนื่อง การสึกหรอจากวัสดุแข็ง แรงกระแทกซ้ำ การยึด Blow Bar ไม่แน่น หรือการเลือกวัสดุไม่เหมาะกับสภาพงานจริง ปัญหาที่พบได้บ่อยคือโรเตอร์สึกบริเวณร่องยึด Blow Bar ทำให้ชิ้นส่วนกระแทกขยับ เกิดเสียงดังผิดปกติ และทำให้แรงกระแทกกระจายไม่สม่ำเสมอ

อีกปัญหาหนึ่งคือรอยร้าวบริเวณมุมในหรือจุดเปลี่ยนหน้าตัด โดยเฉพาะโรเตอร์ที่มีรูปทรงซับซ้อนและมีความหนาบางต่างกันมาก หากออกแบบรัศมีมุมไม่เหมาะสม หรือเนื้อโลหะมีความเค้นตกค้างจากกระบวนการหล่อ อาจเกิดรอยร้าวหลังใช้งานไปไม่นาน

ในบางกรณีโรเตอร์เสียหายจากการเลือกวัสดุแข็งเกินไปแต่เหนียวไม่พอ ทำให้ทนสึกได้ดีแต่แตกเมื่อเจอแรงกระแทกสูง หรือเลือกวัสดุเหนียวมากแต่ผิวสึกเร็ว ทำให้ต้องหยุดเครื่องบ่อย การเลือกวัสดุจึงต้องดูทั้งแรงกระแทก ความแข็งของวัตถุดิบ ขนาดก้อนวัสดุ ความเร็วรอบ และรูปแบบการสึกหรอจริง

บทความด้าน Failure Analysis และการสึกหรอที่เกี่ยวข้องสามารถเชื่อมโยงได้ที่

https://casmetals.com/how-to-analyze-wear-failure/

https://casmetals.com/material-selection-to-reduce-wear-failure/

https://casmetals.com/causes-of-wear-failure/

การเลือกวัสดุสำหรับหล่ออิมแพคเตอร์โรเตอร์

วัสดุสำหรับอิมแพคเตอร์โรเตอร์ต้องเลือกจากสภาพการใช้งานจริง ไม่ควรเลือกจากชื่อวัสดุเพียงอย่างเดียว เพราะโรเตอร์ต้องรับทั้งแรงกระแทกและแรงสึกหรอในเวลาเดียวกัน วัสดุที่เหมาะกับงานหนึ่งอาจไม่เหมาะกับอีกงานหนึ่ง เช่น งานย่อยหินแข็ง งานย่อยหินปูน งานรีไซเคิลคอนกรีต และงานบดวัสดุเปียกมีลักษณะการสึกต่างกัน

วัสดุที่มักพิจารณาสำหรับงานประเภทนี้ ได้แก่

SC42 , SC46 , SC49
เหมาะกับงานที่ต้องการความเหนียวและรับแรงกระแทกได้ดี ใช้ในชิ้นส่วนโครงสร้างหรือโรเตอร์ที่ต้องการความแข็งแรงโดยรวม แต่ต้องพิจารณาการสึกหรอร่วมด้วย

SCW480
เหมาะกับงานหล่อเหล็กที่ต้องการสมบัติเชิงกลสูงขึ้น ใช้กับชิ้นงานที่ต้องรับโหลดมากและต้องการความมั่นคงของโครงสร้าง

SCMnH11 , SCMnH21
เหมาะกับงานที่ต้องรับแรงกระแทกและการสึกหรอจากวัสดุแข็ง โดยกลุ่มเหล็กแมงกานีสมักใช้ในงาน Crusher Wear Parts ที่ต้องการความทนทานต่อการกระแทก

CR2828
เหมาะกับงานที่ต้องการความทนสึกสูงในบางสภาพการใช้งาน แต่ต้องประเมินแรงกระแทกร่วมด้วย เพราะวัสดุที่แข็งมากอาจไม่เหมาะกับงานที่มีแรงกระแทกหนักมาก

สำหรับการเลือกวัสดุเพิ่มเติมสามารถอ้างอิงกลุ่มวัสดุที่เกี่ยวข้องได้จาก

https://casmetals.com/cast-steel/

https://casmetals.com/sc42-cast-steel/

https://casmetals.com/sc46-cast-steel/

https://casmetals.com/sc49-cast-steel/

https://casmetals.com/scw480-cast-steel/

https://casmetals.com/scmnh11-steel-casting/

https://casmetals.com/scmnh21-steel-casting/

https://casmetals.com/cr2828-cast-steel/

ต้องการผลิตอิมแพคเตอร์โรเตอร์ตามแบบ?

ส่ง Drawing, PDF หรือรูปตัวอย่างชิ้นงานเพื่อให้ทีมวิศวกรประเมินการผลิตได้ที่

ขอใบเสนอราคา
https://casmetals.com/request-for-quote/

ผลิตตามแบบ Drawing หรือตัวอย่างเดิม

งานหล่ออิมแพคเตอร์โรเตอร์สามารถผลิตได้ทั้งจาก Drawing และตัวอย่างเดิม หากมี Drawing ที่สมบูรณ์ ควรระบุขนาดหลัก ขนาดรูเพลา ตำแหน่งร่องยึด Blow Bar ค่าพิกัดความเผื่อ น้ำหนัก วัสดุเดิม วิธีอบชุบ และรายละเอียดหลังหล่อหรือหลังกลึง แต่ในหน้างานจริง โรงงานจำนวนมากมีเพียงตัวอย่างโรเตอร์เดิมที่สึกหรอ แตก หรือใช้งานมานานแล้ว

กรณีไม่มี Drawing ต้องใช้วิธีวัดขนาดจากชิ้นงานเดิม ตรวจสอบบริเวณที่ยังไม่สึก เปรียบเทียบด้านซ้ายขวา ดูตำแหน่งที่ต้องคืนขนาดเดิม และประเมินว่าจุดใดเป็นความเสียหายจากการใช้งาน ไม่ใช่รูปทรงเดิมของชิ้นงาน ขั้นตอนนี้สำคัญมาก เพราะหากคัดลอกชิ้นงานสึกโดยไม่วิเคราะห์ อาจทำให้ชิ้นงานใหม่มีมิติผิดตั้งแต่เริ่มผลิต

CASMETALS สามารถรับข้อมูลจากแบบ Drawing รูปถ่าย วิดีโอ ขนาดหลัก หรือตัวอย่างเดิม เพื่อประเมินแนวทางผลิต งานประเภทนี้เกี่ยวข้องกับบริการหล่อจากแบบและหล่อจากตัวอย่างโดยตรง

https://casmetals.com/casting-from-drawing/

https://casmetals.com/casting-from-sample/

https://casmetals.com/custom-casting-drawing/

https://casmetals.com/custom-casting/

จุดควบคุมสำคัญก่อนหล่ออิมแพคเตอร์โรเตอร์

ก่อนผลิตอิมแพคเตอร์โรเตอร์ ต้องตรวจสอบข้อมูลหลายด้านพร้อมกัน ไม่ใช่ดูเพียงน้ำหนักหรือขนาดภายนอก จุดสำคัญคือรูปทรงร่องยึด Blow Bar เพราะเป็นพื้นที่ที่รับแรงกระแทกโดยตรง หากตำแหน่งผิดหรือมุมยึดไม่ถูกต้อง อาจทำให้ Blow Bar ขยับ หลุด แตก หรือทำให้แรงกระแทกเข้าสู่ตัวโรเตอร์ผิดแนว

อีกจุดหนึ่งคือสมดุลของโรเตอร์ เนื่องจากชิ้นงานนี้หมุนด้วยความเร็วสูง น้ำหนักที่กระจายไม่เท่ากันอาจทำให้เกิด Vibration รุนแรง แม้งานหล่อจะได้รูปทรงใกล้เคียง แต่หลังกลึงและประกอบต้องตรวจสอบความสมดุลตามความเหมาะสมของเครื่องจักรจริง

บริเวณเพลา รูสวม บ่ารับแรง และหน้าแนบต้องมีความแม่นยำมากกว่าพื้นที่ทั่วไป เพราะเป็นจุดที่เกี่ยวข้องกับการประกอบและการหมุน หากขนาดหลวมเกินไปจะเกิดการกระแทกซ้ำ หากแน่นเกินไปอาจประกอบยากหรือเกิดความเค้นสะสม

Repair vs Replace ควรซ่อมหรือหล่อใหม่

การตัดสินใจว่าจะซ่อมอิมแพคเตอร์โรเตอร์เดิมหรือหล่อใหม่ ต้องดูระดับความเสียหายของชิ้นงาน หากเสียหายเฉพาะผิว สึกบางส่วน หรือมีรอยสึกเล็กน้อย อาจพิจารณาซ่อมเชื่อม เติมผิว หรือกลึงแก้ได้ แต่ถ้าโรเตอร์มีรอยร้าวลึก ร่องยึด Blow Bar เสียรูปมาก บ่ารับเพลาหลวม หรือมีประวัติสั่นรุนแรง การหล่อใหม่อาจคุ้มค่ากว่าในระยะยาว

การซ่อมชิ้นงานที่รับแรงกระแทกสูงต้องระวังมาก เพราะความร้อนจากการเชื่อมอาจทำให้เกิดความเค้นตกค้างหรือเปลี่ยนโครงสร้างวัสดุ หากซ่อมผิดวิธี ชิ้นงานอาจใช้งานได้ไม่นานแล้วแตกซ้ำบริเวณเดิม ในทางกลับกัน การหล่อใหม่สามารถปรับวัสดุ ปรับเนื้อชิ้นงาน และคืนมิติที่ถูกต้องได้ดีกว่า โดยเฉพาะกรณีชิ้นงานเดิมผ่านการใช้งานหนักมานาน

หากต้องการลด Downtime โรงงานควรเตรียมข้อมูลชิ้นงานเดิมไว้ล่วงหน้า เช่น รูปถ่าย ขนาดหลัก น้ำหนัก วัสดุเดิม สภาพการใช้งาน และประวัติการเสียหาย เพื่อให้ประเมินได้เร็วขึ้นเมื่อต้องผลิตอะไหล่ใหม่

สำหรับงานเร่งด่วนหรืออะไหล่เครื่องจักรที่หยุดไลน์ผลิต สามารถดูบริการที่เกี่ยวข้องได้ที่

https://casmetals.com/emergency-machine-parts-casting/

https://casmetals.com/urgent-parts-casting/

https://casmetals.com/fast-casting-service/

ข้อมูลที่ควรเตรียมก่อนขอราคา

การขอราคาอิมแพคเตอร์โรเตอร์ควรเตรียมข้อมูลให้ครบตั้งแต่ต้น เพราะเป็นชิ้นงานที่มีความเสี่ยงด้านมิติ วัสดุ และการใช้งานจริง ข้อมูลที่ควรมี ได้แก่ รูปถ่ายหลายมุม ขนาดโดยรวม ขนาดรูเพลา ความกว้าง ความยาว น้ำหนักโดยประมาณ จำนวนที่ต้องการ วัสดุเดิมถ้าทราบ สภาพการใช้งาน ชนิดวัสดุที่บด รอบเครื่อง และตำแหน่งที่เสียหายบ่อย

หากมีชิ้นงานตัวอย่าง ควรแจ้งว่าชิ้นงานเดิมสึกบริเวณใด แตกบริเวณใด และจุดใดที่ต้องคืนขนาดเดิม หากมี Drawing ควรส่งไฟล์ PDF, DWG, DXF หรือไฟล์ที่อ่านขนาดได้ชัดเจน หากไม่แน่ใจเรื่องวัสดุ สามารถส่งข้อมูลการใช้งานจริงเพื่อให้ช่วยประเมินวัสดุที่เหมาะสมได้
