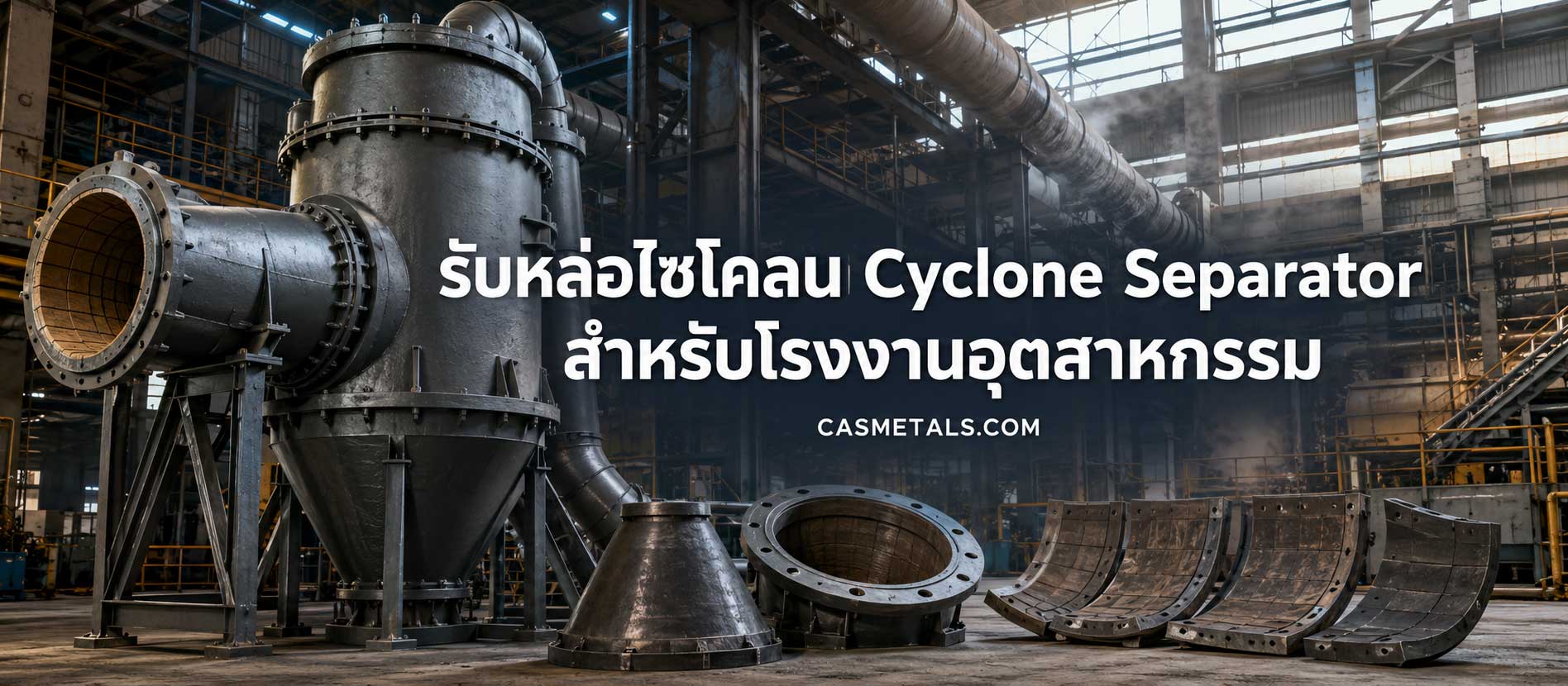

รับหล่อไซโคลน Cyclone Separator สำหรับโรงงานอุตสาหกรรม

ไซโคลน Cyclone Separator คืออะไร และใช้งานที่ไหนในโรงงาน

Cyclone Separator คืออุปกรณ์แยกอนุภาคออกจากกระแสลมโดยอาศัยการหมุนวนของอากาศ เมื่ออากาศที่มีฝุ่น ผง เศษวัสดุ หรืออนุภาคแข็งไหลเข้าสู่ตัวเรือนไซโคลนด้วยความเร็วสูง กระแสลมจะหมุนวนอยู่ภายในตัวเรือน อนุภาคที่มีน้ำหนักมากจะถูกเหวี่ยงไปชนผนังด้านนอก แล้วไหลลงสู่กรวยล่างหรือถังเก็บฝุ่น ส่วนอากาศที่มีฝุ่นลดลงจะไหลออกทางท่อด้านบน

ในโรงงานจริง ไซโคลนมักไม่ได้ทำงานเดี่ยว ๆ แต่เป็นส่วนหนึ่งของระบบใหญ่ เช่น ระบบ Dust Collector ระบบดูดฝุ่น ระบบลำเลียงวัสดุด้วยลม ระบบเตาเผา ระบบอบแห้ง ระบบหม้อไอน้ำ ระบบแยกเถ้า ระบบคัดแยกผง หรือระบบเตรียมวัตถุดิบ ไซโคลนอาจติดตั้งก่อน Bag Filter เพื่อลดภาระฝุ่นก่อนเข้าถุงกรอง หรือติดตั้งในจุดที่ต้องการแยกวัสดุหยาบออกจากอากาศก่อนเข้าสู่เครื่องจักรขั้นต่อไป

ชิ้นส่วนที่มักเกี่ยวข้องกับงานหล่อไซโคลน ได้แก่ ตัวเรือนบริเวณทางเข้า กรวยล่าง ชิ้นส่วนรับแรงกระแทก หน้าแปลน ฝาครอบ ช่องทางออก ท่อเชื่อมต่อ ชิ้นส่วนรองรับ และชิ้นส่วนทนสึกที่ต้องสัมผัสฝุ่นหรือผงโดยตรง ในบางระบบ ชิ้นส่วนเหล่านี้อาจผลิตจากเหล็กแผ่นเชื่อม แต่ในงานที่มีการสึกหรอสูง มีความร้อนสูง หรือมีแรงกระแทกมาก งานหล่อจึงเป็นทางเลือกที่เหมาะกว่า เพราะสามารถเลือกวัสดุให้เหมาะกับสภาพการใช้งาน และออกแบบความหนาเฉพาะจุดได้ดีกว่า

หลักการทำงานของไซโคลนและผลต่อการออกแบบชิ้นงานหล่อ

การออกแบบไซโคลนไม่ใช่แค่การทำตัวเรือนทรงกระบอกและกรวยล่างเท่านั้น จุดสำคัญอยู่ที่ทิศทางการไหล ความเร็วลม รูปทรงทางเข้า เส้นผ่านศูนย์กลางตัวเรือน ความสูงของกรวย ตำแหน่งท่อทางออก และความเรียบของผิวภายใน หากรูปทรงไม่เหมาะสม ไซโคลนอาจแยกฝุ่นได้ไม่ดี เกิดการอุดตัน เกิดแรงดันตกสูง หรือเกิดการสึกหรอเฉพาะจุดอย่างรวดเร็ว

ในงานหล่อไซโคลน จุดที่ต้องพิจารณาเป็นพิเศษคือบริเวณทางเข้าลม เพราะเป็นจุดที่ฝุ่นหรือวัสดุเข้าสู่ตัวเรือนด้วยความเร็วสูง หากวัสดุที่ลำเลียงมีความแข็ง เช่น ทราย ปูน เถ้าแกลบ เถ้าถ่าน หินปูน ผงแร่ หรือเม็ดวัตถุดิบที่มีขอบคม ผนังบริเวณนี้จะถูกกัดเซาะก่อนจุดอื่นเสมอ กรวยล่างก็เป็นอีกจุดที่สึกหรอมาก เพราะอนุภาคที่ถูกแยกจะไหลลงและเสียดสีกับผนังอย่างต่อเนื่อง

การผลิตชิ้นส่วนไซโคลนด้วยงานหล่อจึงต้องดูทั้ง Drawing และสภาพหน้างานจริง หากแบบเดิมมีผนังบางเกินไปในจุดรับแรงสึก อาจต้องปรับเพิ่มความหนาเฉพาะบริเวณ หากวัสดุเดิมแตกจากแรงกระแทก อาจต้องเปลี่ยนจากวัสดุที่แข็งแต่เปราะ ไปเป็นวัสดุที่เหนียวกว่า หากวัสดุเดิมสึกเร็ว อาจต้องพิจารณาเหล็กทนสึกหรือวัสดุที่มีโครเมียมสูงตามความเหมาะสม

บทความด้านการเลือกวัสดุและการลดปัญหาสึกหรอสามารถอ่านประกอบได้ที่
https://casmetals.com/material-selection-guide/
https://casmetals.com/material-selection-to-reduce-wear-failure/
https://casmetals.com/what-is-wear-failure/

การเลือกวัสดุสำหรับงานหล่อไซโคลน

การเลือกวัสดุสำหรับไซโคลนต้องเริ่มจากคำถามว่าไซโคลนตัวนั้นใช้กับอะไร อุณหภูมิเท่าไร ฝุ่นมีความแข็งแค่ไหน มีความชื้นหรือสารเคมีหรือไม่ มีแรงกระแทกหรือไม่ และต้องการอายุการใช้งานระดับใด เพราะไม่มีวัสดุเดียวที่เหมาะกับทุกระบบ

หากเป็นไซโคลนทั่วไปที่รับฝุ่นไม่รุนแรงมาก อุณหภูมิไม่สูง และต้องการต้นทุนเหมาะสม เหล็กหล่อหรือเหล็กเหนียวหล่ออาจเพียงพอ โดยเฉพาะชิ้นส่วนที่ต้องการขึ้นรูปง่าย รับแรงกด รับแรงยึด และไม่ต้องรับการกัดเซาะรุนแรงมาก วัสดุกลุ่ม FC หรือ FCD อาจเป็นตัวเลือกที่ใช้ได้ในบางตำแหน่ง

หากไซโคลนต้องรับแรงกระแทกมาก มีโครงสร้างรับน้ำหนัก หรือมีโอกาสเกิดรอยแตกจากแรงสั่นสะเทือน เหล็กหล่อเหนียว FCD หรือ Cast Steel จะเหมาะกว่าเหล็กหล่อเทาธรรมดา เพราะมีความเหนียวและรับแรงกระแทกได้ดีกว่า โดยเฉพาะบริเวณหน้าแปลน ขายึด ตัวเรือนหนา และชิ้นส่วนที่ต้องรับแรงจากท่อหรือโครงสร้าง

หากเป็นงานสึกหรอสูง เช่น ฝุ่นหิน ฝุ่นปูน เถ้าแข็ง ทราย ผงแร่ หรือวัสดุที่มีความคม ต้องพิจารณาวัสดุทนสึก เช่น Wear Resistant Steel หรือเหล็กกล้าผสมที่ออกแบบมาเพื่อรับการกัดเซาะและการเสียดสี วัสดุกลุ่มนี้เหมาะกับชิ้นส่วนที่รับการไหลของอนุภาคโดยตรง แต่ต้องระวังเรื่องความเปราะ การเชื่อม การกลึง และการติดตั้ง

หากเป็นระบบที่มีความร้อนสูง วัสดุต้องทนต่อการเกิด Oxidation และการเสียกำลังที่อุณหภูมิสูง เช่น Stainless Heat Resistant หรือเหล็กกล้าทนความร้อนบางเกรด ส่วนระบบที่มีความชื้นหรือสารเคมีกัดกร่อน อาจต้องพิจารณา Stainless Steel เช่น SUS304, SUS316 หรือ SUS316L ตามชนิดของสารและสภาพแวดล้อม

หน้าวัสดุที่เกี่ยวข้องสามารถดูเพิ่มเติมได้ที่
https://casmetals.com/cast-steel/
https://casmetals.com/wear-resistant-steel/
https://casmetals.com/stainless-casting/
https://casmetals.com/ductile-iron-casting/
https://casmetals.com/gray-cast-iron/

ผลิตตาม Drawing หรือตัวอย่างเดิมได้อย่างไร

งานรับหล่อไซโคลนสามารถเริ่มจาก Drawing, แบบ 2D, แบบ 3D, ตัวอย่างชิ้นงานเดิม หรือชิ้นงานที่เสียแล้วจากหน้างาน หากมี Drawing ที่ระบุขนาด วัสดุ น้ำหนัก ความหนา และตำแหน่งประกอบครบถ้วน จะช่วยให้ประเมินราคาและวางแผนผลิตได้เร็วขึ้น แต่ในโรงงานจำนวนมาก ไซโคลนหรือชิ้นส่วนที่เสียอาจเป็นอะไหล่เก่า ไม่มีแบบ ไม่มีเอกสารจากผู้ผลิตเดิม หรือเป็นเครื่องจักรนำเข้าที่เลิกผลิตแล้ว

ในกรณีไม่มี Drawing สามารถใช้ตัวอย่างเดิมเป็นต้นแบบได้ โดยต้องตรวจวัดขนาดจริง จุดประกอบ หน้าแปลน รูน็อต ความหนาเดิม ความหนาที่สึกหรอ แนวทางการประกอบ และตำแหน่งที่ต้องควบคุมพิเศษ หากชิ้นงานเดิมสึกมาก ต้องประเมินกลับไปยังขนาดใช้งานเดิมเท่าที่เป็นไปได้ ไม่ควรลอกตามชิ้นงานเสียทุกจุด เพราะอาจทำให้ผลิตชิ้นงานใหม่ที่ยังมีความคลาดเคลื่อนจากการสึกหรอเดิมติดมาด้วย

ในงานหล่อจากตัวอย่างเดิม สิ่งที่ต้องระวังคือค่าหดตัวของโลหะ การเผื่อกลึง การเผื่อประกอบ น้ำหนักชิ้นงาน และตำแหน่งผิวสำคัญ เช่น หน้าแปลน ผิวประกบ รูเจาะ และจุดที่ต้องแนบกับท่อหรือเครื่องจักร หากไม่มีการเผื่อกลึงที่ถูกต้อง ชิ้นงานอาจประกอบไม่ได้ หรือประกอบได้แต่เกิดการรั่วและสั่นสะเทือน

อ่านเพิ่มเติมเกี่ยวกับการผลิตตามแบบและไม่มี Drawing ได้ที่
https://casmetals.com/custom-casting-drawing/
https://casmetals.com/custom-casting/
https://casmetals.com/machine-parts-without-drawing/
https://casmetals.com/custom-machine-parts-casting-guide/

จุดที่ควรตรวจสอบก่อนสั่งหล่อไซโคลนใหม่

ก่อนสั่งหล่อไซโคลนหรือชิ้นส่วนไซโคลนใหม่ ควรตรวจสอบสภาพความเสียหายของชิ้นงานเดิมอย่างละเอียด ไม่ควรดูเพียงว่าชิ้นงานแตกหรือทะลุตรงไหน แต่ควรถามต่อว่าทำไมจึงเสียหายตรงนั้น หากผนังสึกเฉพาะด้านเดียว อาจเกี่ยวกับทิศทางลมเข้า ความเร็วลมสูงเกินไป หรือวัสดุไม่เหมาะกับฝุ่น หากกรวยล่างอุดตันบ่อย อาจเกี่ยวกับมุมกรวย ความชื้นของฝุ่น หรือขนาดทางออก หากหน้าแปลนร้าว อาจเกี่ยวกับแรงดึงจากท่อหรือการติดตั้งไม่ได้แนว

ข้อมูลที่ควรเตรียมสำหรับ RFQ ได้แก่ รูปถ่ายชิ้นงานเดิมหลายมุม ขนาดโดยประมาณ Drawing ถ้ามี วัสดุเดิมถ้าทราบ สภาพการใช้งาน ชนิดฝุ่นหรือวัสดุที่ผ่านไซโคลน อุณหภูมิใช้งาน ชั่วโมงการทำงานต่อวัน จุดที่เสียหายบ่อย และจำนวนที่ต้องการผลิต ข้อมูลเหล่านี้ช่วยให้เลือกวัสดุและประเมินต้นทุนได้แม่นยำกว่า

หากโรงงานต้องการให้ CASMETALS ประเมินงานหล่อไซโคลน สามารถส่งรูปถ่าย Drawing หรือตัวอย่างชิ้นงานเดิมเพื่อขอราคาได้ที่
https://casmetals.com/request-for-quote/
หรือสอบถามทาง LINE Official:
https://line.me/ti/p/~@casmetals

ต้องการผลิตไซโคลนตามแบบ?

ส่ง Drawing, PDF หรือรูปตัวอย่างชิ้นงานเพื่อให้ทีมวิศวกรประเมินการผลิตได้ที่

ขอใบเสนอราคา
https://casmetals.com/request-for-quote/

Cost Consideration: ควรซ่อมหรือหล่อใหม่

การตัดสินใจว่าจะซ่อมไซโคลนเดิมหรือหล่อชิ้นส่วนใหม่ ต้องดูทั้งต้นทุนซ่อม อายุใช้งานหลังซ่อม ความเสี่ยง Downtime และความสำคัญของระบบในไลน์ผลิต หากชิ้นงานสึกบางเฉพาะจุดและโครงสร้างหลักยังดี การปะเชื่อมหรือเสริมแผ่นอาจเป็นทางเลือกชั่วคราว แต่หากผนังบางหลายจุด กรวยเสียรูป หน้าแปลนบิด หรือเกิดรอยแตกร้าวซ้ำ การหล่อใหม่อาจคุ้มค่ากว่าในระยะยาว

ในหลายโรงงาน การซ่อมซ้ำหลายครั้งดูเหมือนประหยัด แต่เมื่อรวมค่าแรงซ่อม ค่าเชื่อม ค่าเสียเวลา ค่าเครื่องหยุด และความเสี่ยงที่ระบบดักฝุ่นทำงานไม่เต็มประสิทธิภาพ ต้นทุนจริงอาจสูงกว่าการผลิตชิ้นส่วนใหม่ตั้งแต่แรก โดยเฉพาะระบบที่เกี่ยวข้องกับสิ่งแวดล้อม ความปลอดภัย หรือการควบคุมฝุ่นในโรงงาน

สำหรับชิ้นส่วนที่เสียหายจากการเลือกวัสดุผิด การหล่อใหม่โดยใช้วัสดุเดิมอาจไม่ได้แก้ปัญหา หากวัสดุเดิมสึกเร็ว ควรพิจารณาวัสดุทนสึก หากวัสดุเดิมแตก ควรพิจารณาวัสดุที่เหนียวขึ้น หากวัสดุเดิมผุกร่อน ควรพิจารณาวัสดุทนกัดกร่อนมากขึ้น การตัดสินใจทางวิศวกรรมจึงควรดูสาเหตุความเสียหายก่อนเลือกแนวทางผลิต

บทความที่เกี่ยวข้องกับการวิเคราะห์และเลือกวัสดุสามารถดูได้ที่
https://casmetals.com/how-to-analyze-wear-failure/
https://casmetals.com/causes-of-wear-failure/
https://casmetals.com/wear-resistant-materials-applications/

งานหล่อไซโคลนเหมาะกับอุตสาหกรรมใด

งานหล่อไซโคลนเหมาะกับโรงงานที่มีฝุ่น ผง เศษวัสดุ หรืออนุภาคแข็งในกระบวนการผลิต เช่น โรงปูนซีเมนต์ โรงโม่หิน โรงงานแร่ โรงงานอาหารสัตว์ โรงสี โรงงานแป้ง โรงงานน้ำตาล โรงไฟฟ้าชีวมวล โรงงานไม้ โรงงานผลิตถ่าน โรงงานเคมี โรงหลอมโลหะ และโรงงานที่ใช้ระบบ Dust Collector หรือระบบลำเลียงวัสดุด้วยลม

ในอุตสาหกรรมปูนซีเมนต์และเหมือง วัสดุที่ผ่านไซโคลนมักมีความแข็งและกัดเซาะสูง จึงต้องเน้นวัสดุทนสึกและการออกแบบความหนาเฉพาะจุด ในอุตสาหกรรมอาหารสัตว์หรือแป้ง ปัญหาอาจเป็นฝุ่นละเอียด การอุดตัน และการควบคุมความสะอาด ในโรงไฟฟ้าชีวมวลหรือระบบเตาเผา ต้องพิจารณาความร้อน เถ้า และการกัดกร่อนร่วมกัน

สำหรับงานที่เกี่ยวข้องกับชิ้นส่วนทนสึกและระบบลำเลียงวัสดุ สามารถดูเพิ่มเติมได้ที่
https://casmetals.com/material-handling-parts-casting/
https://casmetals.com/chute-liner-casting/
https://casmetals.com/crusher-liner-casting/
https://casmetals.com/mining-wear-parts-casting/

สรุป: รับหล่อไซโคลน Cyclone Separator สำหรับงานหนักในโรงงาน

ไซโคลน Cyclone Separator เป็นอุปกรณ์ที่มีผลต่อประสิทธิภาพระบบดักฝุ่น ระบบแยกผง และระบบลำเลียงวัสดุในโรงงานอุตสาหกรรม แม้รูปทรงภายนอกจะดูไม่ซับซ้อน แต่ชิ้นส่วนไซโคลนต้องรับสภาพงานที่รุนแรง ทั้งการกัดเซาะจากฝุ่นแข็ง แรงกระแทก ความร้อน การกัดกร่อน และแรงสั่นสะเทือนจากระบบท่อ

การหล่อไซโคลนที่ดีจึงต้องเริ่มจากการเข้าใจการใช้งานจริง วิเคราะห์ความเสียหายเดิม เลือกวัสดุให้เหมาะสม ออกแบบความหนาและจุดประกอบอย่างถูกต้อง และวางแผนผลิตให้สอดคล้องกับการหยุดเครื่องของโรงงาน ไม่ใช่เพียงผลิตชิ้นงานให้มีรูปร่างคล้ายของเดิมเท่านั้น

CASMETALS รับหล่อไซโคลน Cyclone Separator และชิ้นส่วนที่เกี่ยวข้องกับระบบดักฝุ่น ระบบลำเลียงวัสดุ และชิ้นส่วนทนสึกในโรงงานอุตสาหกรรม สามารถผลิตตาม Drawing ผลิตจากตัวอย่างเดิม หรือช่วยประเมินแนวทางเลือกวัสดุจากสภาพการใช้งานจริง

ส่งข้อมูลเพื่อขอราคาได้ที่
https://casmetals.com/request-for-quote/

สอบถามทาง LINE Official ได้ที่
https://line.me/ti/p/~@casmetals
